Máy đo từ tính/ Magnetic Extensometers – Model 1900 – Geokon.USA

Liên hệ

Mô tả

Máy đo độ giãn từ mô hình 1900 được thiết kế để đo độ lún hoặc lún của nền đất yếu dưới tác động của chất tải hoặc dỡ tải do việc xây dựng kè , lấp, tòa nhà, nền móng và công trình. Một đầu dò được hạ xuống bên trong ống dẫn hướng dạng ống lồng để phát hiện và đo vị trí của các neo từ tính nằm xung quanh ống dẫn hướng ở các độ sâu khác nhau dọc theo lỗ khoan hoặc bên trong khối đệm. Neo dạng tấm được sử dụng để lấp đầy và neo “nhện” trong các lỗ khoan.

Gọi CSKH 024 6666 0356- Hotline 0978967066 để được tư vấn

1. Nội dung

Máy đo độ giãn từ Model 1900 được thiết kế để đo độ lún hoặc độ lún của nền đất yếu dưới tác động của tải hoặc dỡ do xây dựng kè, lấp, tòa nhà và công trình.

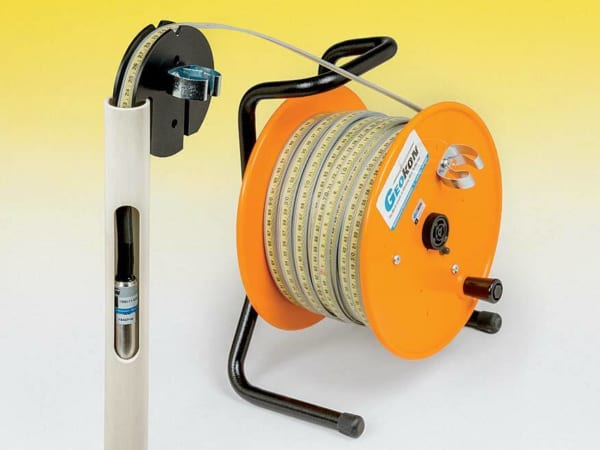

Một đầu dò chuyển đổi bằng sậy được sử dụng cùng với các neo từ tính được định vị ở các độ sâu khác nhau trong một lỗ khoan được khoan trên nền đất yếu, hoặc được định vị bên trong vật liệu lấp khi nó được đặt trên bề mặt đất ban đầu. Ống tiếp cận PVC 1 “sch. PVC 80 hoặc vỏ Máy đo độ nghiêng 70 mm OD đi qua các neo khác nhau và cho phép hạ thấp đầu dò công tắc sậy bên trong ống trên đầu băng chia độ bằng thép phủ nylon.

Băng thép chứa hai dây dẫn nối công tắc sậy bên trong đầu dò với đèn chiếu sáng và một bộ rung nằm ở bề mặt bên trong cuộn băng. Khi đầu dò được đặt đối diện với một mỏ neo, nam châm trong mỏ neo gây ra công tắc sậy để đóng và còi kêu. Băng (được chia độ bằng 1/10 in hoặc mm) sau đó được đọc đối diện với một dấu chỉ mục nằm ở đầu ống tiếp cận, hoặc vỏ máy đo độ nghiêng.

2. Thông số kỹ thuật

Chiều dài cáp	30, 50, 100, 150, 200 m;
Độ phân giải	1 mm
Tính lặp lại	± 3 mm
Phạm vi nhiệt độ	−30 ° C đến + 80 ° C
Kích thước lỗ khoan	102 đến 152 mm
Kích thước đầu dò (L × Ø)	178 × 19 mm
