Thiết bị giãn kế đa điểm/ Multiple Point, Rod, Snap-Ring | Model 1200 (A-4)– Geokon.USA

       1. Mô tả

  Máy đo độ mở rộng dạng que đo chuyển vị hoặc biến dạng trong đất, đá và kết cấu bê tông. Các ứng dụng điển hình bao gồm đo:

 Chuyển động của mặt đất xung quanh đường hầm

 Biến dạng của trụ đập và nền móng Chuyển động của mặt đất sau tường chắn, cọc ván, tường chắn, v.v.

 Chuyển động của mặt đất trong tường của mỏ lộ thiên

 Biến dạng của cọc bê tông, Gãy mái và tường của hang động ngầm, Lún phía trên đường hầm và lỗ mỏ

  Độ lún

      2. Nội dung

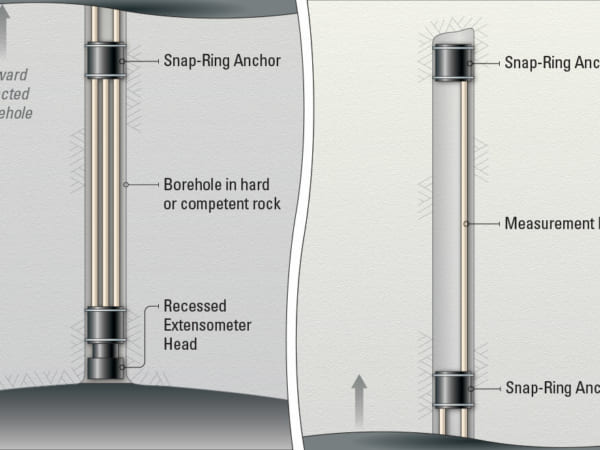

Nguyên tắc hoạt động: được lắp đặt trong các lỗ khoan có từ một đến tám neo lỗ khoan.  Chuyển động của các thanh gắn với neo được đo so với đầu của máy đo độ giãn được neo ở miệng lỗ khoan và có thể được phân tích để biết độ lớn của biến dạng giữa các neo.

Việc lắp đặt được thực hiện bằng cách lắp ráp các neo, thanh và ống bên ngoài lỗ khoan, đặt cụm vào lỗ khoan sau đó cố định các neo tại chỗ.  Đầu của máy đo độ giãn có thể được cấu hình để đọc thủ công bằng cách sử dụng chỉ báo quay số và đọc điện tử bằng cách sử dụng cảm biến dây rung, chiết áp tuyến tính hoặc DC-DC LVDT.

Có thể xác định hai loại đầu đo độ giãn chính.  Loại mặt bích được thiết kế để đặt trên bề mặt của đá, đất hoặc kết cấu bê tông ở miệng lỗ khoan.  Loại không mặt bích được thiết kế để lắp chìm vào trong lỗ khoan hoặc vào một phần mở rộng của lỗ khoan;  thường để bảo vệ đầu khỏi giao thông, phá hoại hoặc nổ mìn, hoạt động xây dựng, v.v.

       3. Thông số kỹ thuật

Phạm vi tiêu chuẩn Lên đến 300mm
Khả năng đọc 0,025 mm
Đường kính 38mm – 76mm
Chiều dài tối đa  50 m


Tài liệu đính kèm

        A3_A4_A5_Borehole_Extensometers

       Thông tin chi tiết 1200
