Model A-3 là thiết kế ưa thích để lắp đặt trong các lỗ khoan hướng xuống dễ dàng được lấp đầy bằng vữa xi măng.

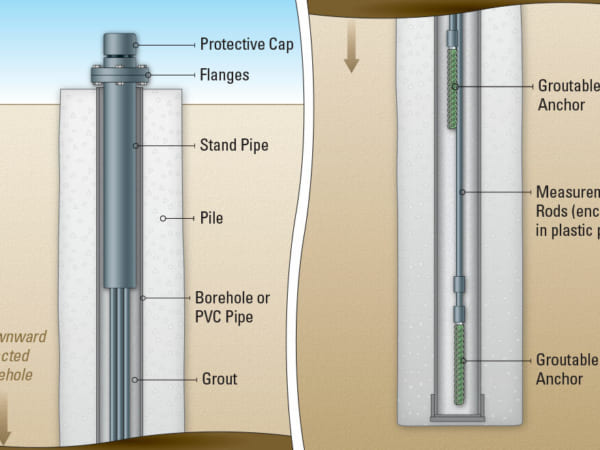

Các neo trong lỗ khoan của Model A-3 được làm từ các thanh cốt thép có chiều dài, được kết nối với các thanh đo. Các que

được bảo vệ khỏi vữa bằng ống nhựa để đảm bảo chúng đi lại tự do.

Chuyển động của mỏ neo được cảm nhận một cách cơ học bằng cách sử dụng đồng hồ chỉ thị quay số hoặc thước đo độ sâu hoặc bằng điện tử

để đo vị trí của đầu thanh được gắn vào so với một tấm chuẩn bằng thép không bị ố ở đầu thiết bị. Có thể lắp đặt tối đa sáu tổ hợp thanh / ống / neo có chiều dài khác nhau trong một lỗ khoan. Điều này không chỉ cho phép đo độ lớn của bất kỳ chuyển động nào mà còn cả vị trí của bất kỳ mặt phẳng và vùng chuyển động hỏng nào.

Một sửa đổi đặc biệt của lưỡi lê đối với mỏ neo sẽ cho phép tháo thanh đo ra khỏi mỏ neo và di chuyển một khoảng cách đã biết. Với một tính năng như vậy, có thể kiểm tra hoạt động chính xác của thiết bị trong suốt thời gian làm việc của nó, điều này làm tăng thêm độ tin cậy của nó.

Bằng các mặt bích, đầu của máy đo độ giãn được thiết kế để phù hợp với một ống đứng 3 “được neo chắc chắn trong miệng lỗ khoan ở bề mặt

Thông số kỹ thuật

Phạm vi tiêu chuẩn lên đến 300 mm danh nghĩa
Đọc nhỏ nhất 0,025 mm
Đường kính lỗ khoan 76 mm trở lên
Chiều dài tối đa 100 m

Tài liệu đính kèm:

A3_A4_A5_Borehole_Extensometers
