MIÊU TẢ

Các BOR-EX cho phép đo chính xác dọc dis-vị trí trong cấu trúc đất đá và bê tông. Thông thường, nó được sử dụng để theo dõi độ lún trong nền móng, lún trên đường hầm, chuyển vị của các kết cấu chắn và biến dạng trong các lỗ hở dưới lòng đất.

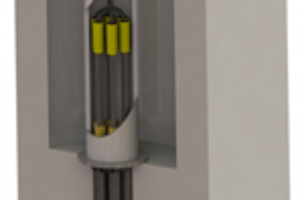

Máy đo độ giãn lỗ khoan bao gồm neo, thanh kéo dài và một đầu tham chiếu. Mỏ neo được kết nối với phần đầu của thiết bị bằng các thanh kéo dài thường được đặt trong một ống bảo vệ. Ống bọc này đảm bảo rằng các thanh có thể di chuyển tự do và chuyển tất cả các chuyển động của neo đến đầu thanh. Sau đó có thể tính toán chuyển động của khối đá hoặc đất so với đầu bằng cách đo độ dịch chuyển của đầu thanh kéo dài tới tấm chuẩn được đặt ở đầu của máy đo độ giãn.

Có ba loại đầu: một loại chỉ cho phép đọc cơ học ( BOREX-M ), một cho phép chỉ đọc điện ( BOREX-E ) và một cho phép đọc đồng thời cơ học và điện ( BOREX-E / M ). Việc đọc cơ học được thực hiện bằng máy đo độ sâu hoặc bằng chỉ thị quay số, trong khi các phép đọc điện được thực hiện bằng dây rung hoặc cảm biến chiết áp.

ANCHORS

Mỏ neo cốt thép có rãnh: Dễ lắp đặt, loại neo này là loại được ưa chuộng cho các lỗ khoan đi xuống trong đá. Cũng có thể được lắp đặt hướng lên trên bằng kỹ thuật bơm vữa đặc biệt Sự tiếp xúc tốt giữa thành lỗ khoan và vữa là rất quan trọng để đảm bảo rằng bất kỳ chuyển động nào của vật liệu xung quanh đều được truyền tới neo. Tối đa sáu neo có thể được lắp đặt trong một lỗ khoan 3 trong (NX).

Neo kiểu Borros thủy lực: Những neo này thường được sử dụng ở những vùng đất cần sự thâm nhập sâu của các ngạnh để neo tốt, ví dụ như trong trường hợp dự đoán có sự ép lỗ. Một neo hoạt động duy nhất có 3 ngạnh, được kéo dài vào đất xung quanh bằng một máy bơm thủy lực. Một mỏ neo tác động kép có các ngạnh có thể mở rộng ở cả trên và dưới của mỏ neo. Ngạnh, một khi đã mở rộng, không thể rút lại. Các lỗ khoan thường được bơm vữa tại chỗ sau khi lắp đặt. Việc lắp đặt loại neo này cần có ống thủy lực và bơm.

GIAI ĐOẠN MỞ RỘNG

Hai loại thanh nối dài có sẵn: sợi thủy tinh và thép không gỉ. Dễ dàng và tốc độ lắp đặt là những lợi ích chính của thanh sợi thủy tinh. Máy đo độ giãn dài dạng que sợi thủy tinh được lắp ráp tại nhà máy của chúng tôi và vận chuyển đến địa điểm, sẵn sàng lắp đặt. Thanh thép không gỉ thích hợp hơn cho các máy đo độ giãn dài. Các thanh này được cung cấp theo từng phần và được lắp ráp tại chỗ.

ỐNG BẢO VỆ

Các thanh thường được lắp đặt trong các ống bảo vệ để bảo vệ chúng khỏi vữa bơm vào và các vật liệu kết dính khác. Ống được cung cấp theo từng phần đối với thanh thép không gỉ hoặc khi chưa lắp ráp trước, có thể được vận chuyển theo chiều dài liên tục đối với thanh sợi thủy tinh.

ROD CENTRALIZER

Bộ định tâm thanh có thể được sử dụng để duy trì các thanh kéo dài ở vị trí. Chúng được khuyến khích sử dụng cho các công trình lắp đặt sâu, không vữa.

THÔNG SỐ KỸ THUẬT

  CHỈ SỐ KỸ THUẬT SỐ 1 DEPTH GAGE ​​1 DÂY RUNG ĐỘNG 2 POTENTIOMETER 3
Phạm vi : 50 mm 150 mm 25, 50, 100,150, 200 mm 25, 50, 100, 150 mm
Độ chính xác: – ± 0,003 mm ± 0,25% FS
(± 0,1% trong tùy chọn)		 ± 0,5% FS
Độ phân giải : 0,01 mm LCD: 0,001 mm
Vernier: 0,01 mm		 0,02% FS 0,01 mm
Công cụ đọc: – – Mô-đun MB-3TL, SENSLOG, SL Liên hệ
Nhiệt độ hoạt động : – 0 đến + 40 ° C (LCD) -20 đến + 80 ° C -20 đến + 80 ° C
Nhiệt điện trở: – – Một 3-kΩ cho mỗi cảm biến
(xem kiểu TH-T)		 Có sẵn theo yêu cầu
Cáp điện : Đa dẫn với số lượng thay đổi của các cặp được bảo vệ xoắn (theo số lượng cảm biến trên mỗi exten-someter) được nối đất, áo khoác PVC (tiêu chuẩn), với nhiệt điện trở. Hoặc với cáp riêng lẻ cho từng cảm biến (IRC-41A)
Đầu điện Bao gồm một ống bảo vệ PVC với kích thước tổng thể thay đổi và một nắp bảo vệ, tất cả đều có khả năng chống bắn tóe.
Thanh sợi thủy tinh: 6,4 mm với BOREX-E hoặc 9,5 mm với BOREX-E / M và M. Được bảo vệ trong ống polyethelen.
Thanh thép không gỉ 6,4 mm. Được bảo vệ trong ống PVC có chiều dài OD 13,7 mm.
  1. Chỉ có sẵn cho các kiểu E / M hoặc M. Các phạm vi khác có sẵn.
  2. Chỉ có sẵn cho các kiểu máy E hoặc E / M. Vui lòng tham khảo biểu dữ liệu JM-T để biết thêm chi tiết.
  3. Chỉ dành cho kiểu E / M

Tài liệu đính kèm:

E5070-160203-BOR-EX
