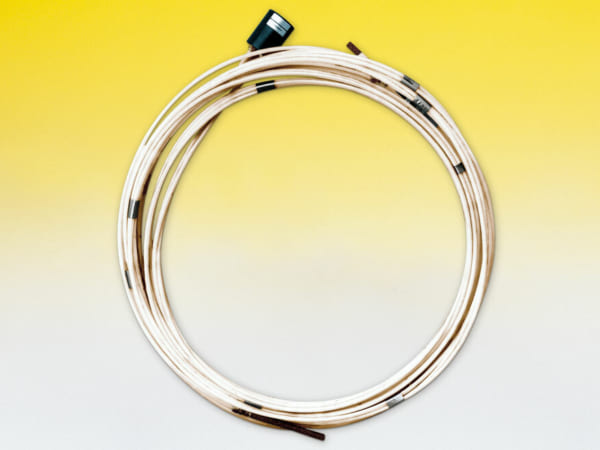

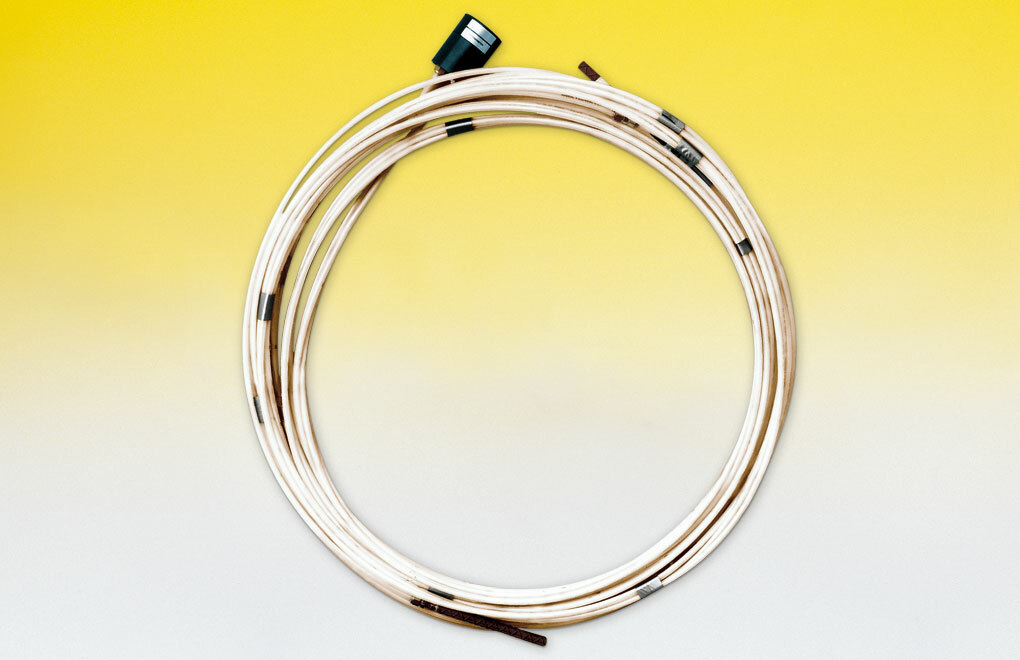

Máy đo độ giãn nở đa điểm 1280 (A-6)

Mô tả
Máy đo độ giãn nở đa điểm đầu đo A-6 hoạt động liên tục theo chiều dài của thanh sợi thủy tinh (bên trong ống bảo vệ), có thể điều chỉnh độ dài theo yều cầu khách hàng từ nhà máy sản xuất. Máy đo độ giãn có trọng lượng nhẹ, giúp dễ dàng xử lý để lắp đặt và ít tốn kém hơn khi vận chuyển. Thời gian lắp ráp tại chỗ nhanh hơn và quy trình cài đặt được đơn giản hóa.

Ứng dụng

Đo sự dịch chuyển hoặc biến dạng trong đất, đá và các kết cấu công trình

Chuyển động của mặt đất xung quanh đường hầm

Biến dạng của trụ và nền đập

Chuyển động của mặt đất sau tường chắn, cọc ván, tường chắn, v.v.

Chuyển động của mặt đất trong tường của mỏ lộ thiên Biến dạng bê tông  cọc

Gãy tường của các hang động dưới lòng đất

Gãy tường của các hang động dưới lòng đất

Sự lún và gồ ghề của nền móng trong đất yếu

Nguyên tắc hoạt động

Thiết bị đo độ giãn nở đa điểm  thường được lắp đặt trong các lỗ khoan có từ một đến tám neo lỗ khoan.  Chuyển động của các thanh gắn với neo được đo so với đầu của máy đo độ giãn được neo ở miệng lỗ khoan và có thể được phân tích để biết độ lớn của biến dạng giữa các neo.

Việc lắp đặt được thực hiện bằng cách lắp ráp các neo, thanh và ống bên ngoài lỗ khoan, đặt cụm vào lỗ khoan sau đó cố định các neo tại chỗ.  Đầu của máy đo độ giãn có thể được cấu hình để đọc thủ công bằng cách sử dụng chỉ báo quay số đọc điện tử bằng cách sử dụng cảm biến dây rung, chiết áp tuyến tính hoặc DC-DC LVDTs.

Có thể xác định hai loại đầu đo độ giãn chính.  Loại mặt bích được thiết kế để đặt trên bề mặt của đá, đất hoặc kết cấu bê tông ở miệng lỗ khoan.  Loại không mặt bích được thiết kế để lắp chìm vào trong lỗ khoan hoặc vào một phần mở rộng của lỗ khoan;  thường để bảo vệ phần đầu khỏi giao thông, xe cộ qua lại hoặc nổ mìn, hoạt động xây dựng, v.v.

Thông số kỹ thuật
