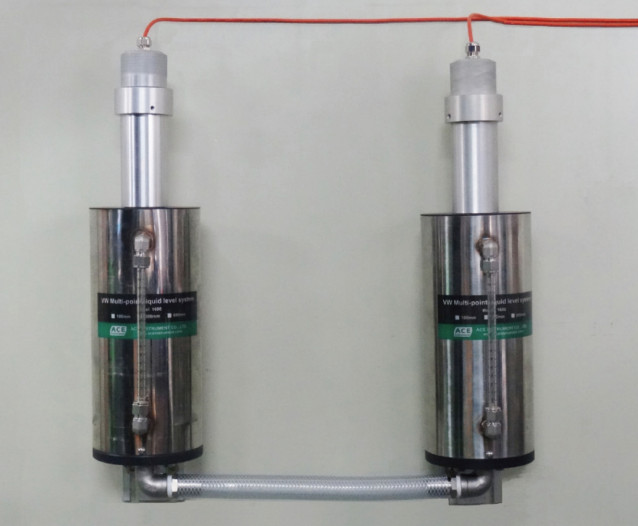

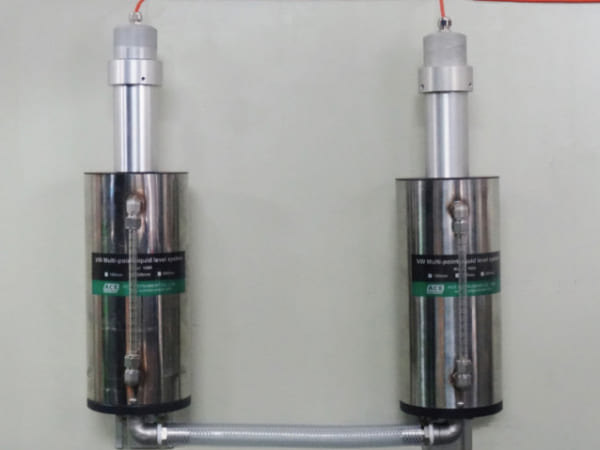

Hệ thống đo độ lún chính xác cao Model 1680
Mô tả
Model 1680 được thiết kế để đo độ võng trong cầu hoặc cột và phần lớn được chia thành bốn thùng nước, bình giám sát, nguồn cấp chất lỏng tự động và ống chất lỏng.
Tính năng
Đảm bảo độ tin cậy và ổn định trong điều kiện khắc nghiệt
Thiết kế tối ưu cho việc sử dụng
Độ ổn định và độ nhạy cao
Phép đo chính xác cao (phát hiện 0,02mm )
Khả năng tái tạo và phản hồi tuyệt vời trước thay đổi của chiều dài cáp và điện trở
Điều chỉnh phạm vi, tùy thuộc vào độ dịch chuyển dự kiến
Đo lường tự động
Ứng dụng
Đo độ dịch chuyển theo phương thẳng đứng như độ lún theo phút hoặc độ nhô lên 0,02mm
Đo độ võng trong trụ hoặc trụ
Đo độ lún do công việc đào đất liền kề hoặc dưới đất gây ra
Đo độ lún để bảo trì kết cấu
Thông số kỹ thuật
|
Model |
1680 |
|||
| Cảm biến |
Cảm biến |
Bộ chuyển đổi dây rung |
||
|
Dải đo |
100mm |
300mm |
600mm |
|
| Độ phân giải |
0.025% FSR ( 0.02mm) |
0.025% FSR ( 0.06mm) |
0.025% FSR ( 0.12mm) |
|
| Độ chính xác |
± 0.1%FSR |
|||
| Phi tuyến tính |
± 0.5%FSR |
|||
| Dòng xoay chiều | Nguồn điện |
220 VDC động cơ máy bơm |
||
| Nguồn cấp nước |
10Ω/ phút |
|||
| Nhiệt độ hoạt động |
-40 ~ 80°C |
|||
| Tích hợp |
Điện trở ( 3kΩ ) |
|||
| Độ dài tối đa |
100m thùng chứa |
|||
| Thành phần hệ thống |
① Thùng nước và bộ chia chất lỏng ② Giám sát ống ③ Nguồn cấp chất lỏng tự động ④ Ống chất lỏng |
|||
| Vật liệu |
Nhựa kỹ thuật, thép hợp kim, thép không gỉ, ống urethane |
|||
| Khối lượng | ① Thùng nước và bộ chia chất lỏng khoảng 2.5 kg
② Khung ống khoảng 2.5 kg ③ Giá đỡ khoảng 2 kg |
|||
| Cáp |
Ø6.4mm, 0.37mm² x 4C ( PVC ) |
|||
