Cảm biến đo ứng xuất Model 4850
Mô tả

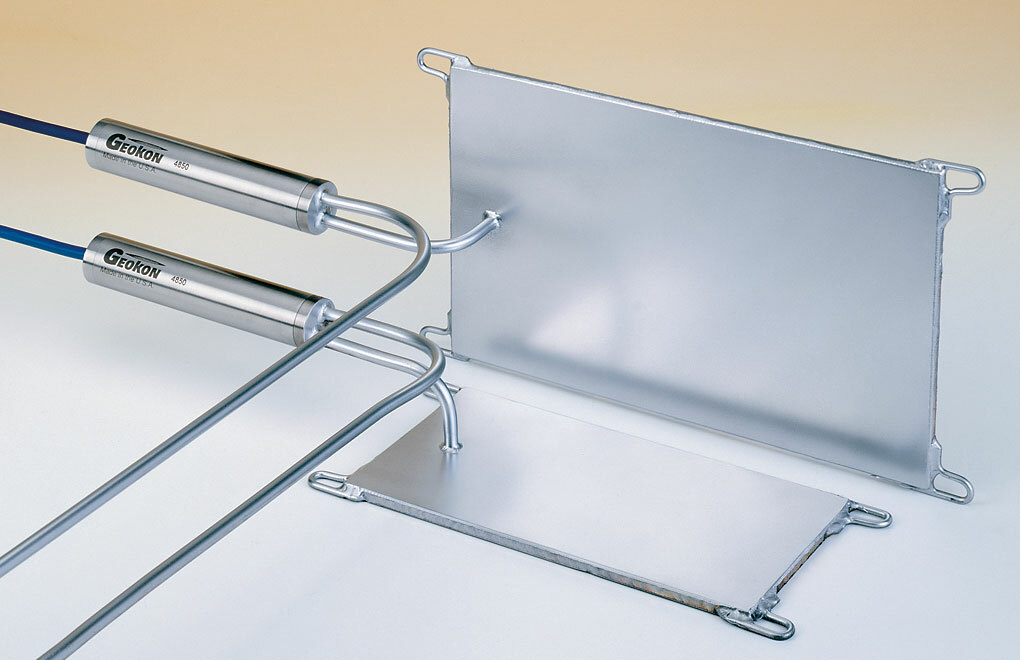

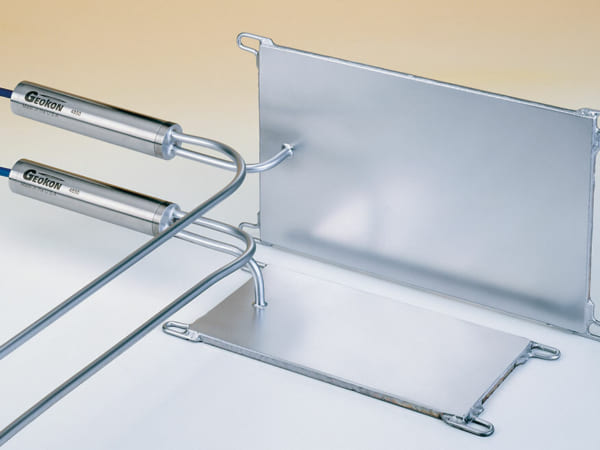

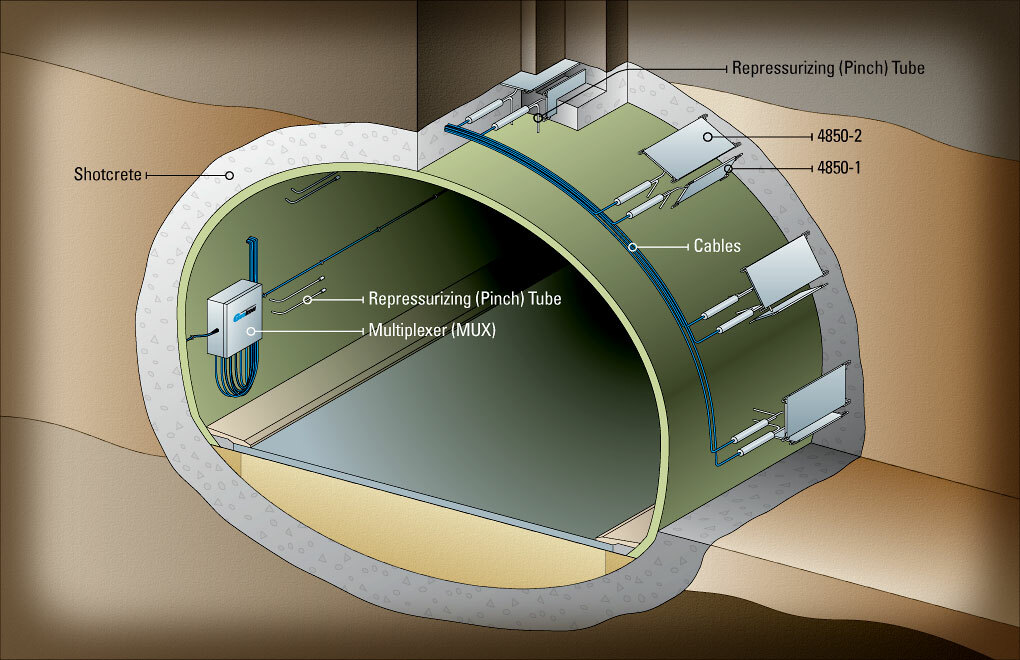

Cảm biến đo ứng xuất NATM Model 4850 gồm ứng suất tiếp tuyến (4850-1) và xuyên tâm (4850-2) để trong lớp lót đường hầm bê tông phun. Các tế bào bao gồm hai tấm thép hình chữ nhật được hàn với nhau xung quanh ngoại vi bằng chất lỏng khử khí chiếm không gian giữa các tấm. Một ống ngắn nối tế bào với bộ chuyển đổi áp suất dây rung. Một ống ứng suất trước được cung cấp để mở rộng ô sau khi bê tông đã đóng rắn. Các ô loại này cũng được sử dụng để đo ứng suất trong bê tông khối lớn.
Thông số kỹ thuật
| Phạm vi tiêu chuẩn |
4850-1 | 7.5, 20, 35 MPa 4850-2 | 2, 3, 5 MPa |
| Phạm vi tối đa |
150% F.S. |
| Độ phân giải |
0.025% F.S. |
| Độ chính xác cảm biến |
±0.1% F.S. |
| Nhiệt độ hoạt động |
−20°C đến +80°C |
| L × W × H |
4850-1 | 200 × 100 × 6 mm 4850-2 | 250 × 150 × 6 mm |
