Miêu tả cụ thể

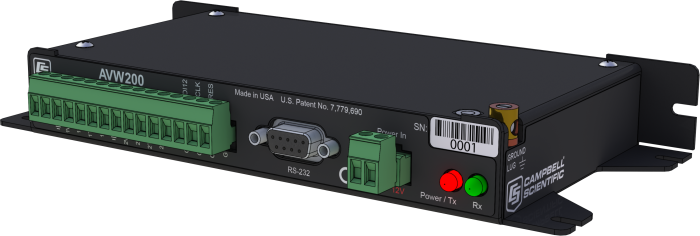

AVW200 sử dụng công nghệ phân tích quang phổ dây rung (VSPECT ® ). VSPECT ® quan sát tín hiệu cảm biến đến, thực hiện biến đổi Fourier và phân tích phổ (biến đổi chuỗi thời gian thành các thành phần hình sin riêng lẻ trong phổ tần số), và xác định tần số cảm biến bằng cách xác định tín hiệu lớn nhất trong phạm vi chấp nhận được trong khi lọc bỏ môi trường và nhiễu điện.

Mô-đun phân tích AVW200 cũng cung cấp nhiều chẩn đoán tự kiểm tra như cường độ tín hiệu phần tử rung, tỷ lệ tín hiệu trên nhiễu, tỷ lệ phân rã tín hiệu phần tử rung và phản hồi tín hiệu không chính xác. Các chẩn đoán này có thể chạy trong nền để đưa ra phản hồi liên tục về tình trạng của từng cảm biến.

Lợi ích và tính năng

Cung cấp các phép đo tốt hơn bằng cách giảm đáng kể các kết quả đọc không chính xác do các nguồn nhiễu gây ra

Giao diện hai cảm biến dây rung; nhiều cảm biến hơn có thể được kết nối nếu sử dụng bộ ghép kênh AM16 / 32B

Chẩn đoán tự kiểm tra cung cấp phản hồi liên tục về tình trạng cảm biến

Độ phân giải cao — dưới 0,001 Hz (tiêu chuẩn ngành là 0,1 Hz)

Cống hiện tại thấp

Giao diện cả phép đo nhiệt độ và tần số từ cảm biến dây rung

Thông số kỹ thuật

-GHI CHÚ-    Thông số kỹ thuật điện có giá trị trong phạm vi -25 ° đến + 50 ° C trừ khi có quy định khác. Yêu cầu môi trường không ngưng tụ.

Số lượng cảm biến dây rung được đo        Có thể kết nối tối đa 2 cảm biến dây rung với mô-đun máy phân tích. Các cảm biến bổ sung có thể được đo bằng cách sử dụng bộ ghép kênh AM16 / 32-series.

Yêu cầu về nguồn điện        9,6 đến 16 Vdc

Đầu vào / đầu ra tương tự    2 phép đo dây rung vi sai (DF) (V + và V-) và 2 phép đo nửa cầu điện trở tỷ lệ một đầu (SE) (T + và T-) cho cảm biến nhiệt độ trên bo mạch của cảm biến dây rung.

Cổng điều khiển kỹ thuật số           3 cổng điều khiển kỹ thuật số (C1 – C3)

C1 hoạt động như một cổng giao tiếp I / O SDI-12.

C2 có chức năng như một đầu ra Clk để điều khiển bộ ghép kênh.

C3 hoạt động như một đầu ra Đặt lại để điều khiển bộ ghép kênh.

Cổng RS-232 1 cổng RS-232 9 chân (để kết nối với cổng COM của bộ ghi dữ liệu)

Độ phân giải đo lường         0,001 Hz RMS (phạm vi đầu vào chênh lệch ± 250 mV; -55 ° đến + 85 ° C)

Đo lường độ chính xác        ± 0,013% số đọc (phạm vi đầu vào chênh lệch ± 250 mV; -55 ° đến + 85 ° C)

dải điện áp đầu vào  ± 250 mV (vi sai) cho đầu vào dây rung

Phạm vi chế độ chung         ± 25 V

Baud Rates   Có thể lựa chọn từ 1200 đến 38,4 kbps. (Giao thức ASCII là một bit bắt đầu, một bit dừng, tám bit dữ liệu và không có tính chẵn lẻ.)

Thẻ nhớ

128 hoặc 512 kB SRAM

2 MB Flash hệ điều hành

Các tiêu chuẩn tuân thủ CE được tuyên bố về sự phù hợp         IEC61326: 2002

Kích thước     21,6 x 11,18 x 3,18 cm (8,5 x 4,4 x 1,25 in.)

Cân nặng        0,43 kg (0,95 lb)

Cống hiện tại điển hình @ 12 Vdc

Im lặng, Radio Tắt   ~ 0,3 mA

Radio Duty  1 s        ~ 3 mA (bao gồm dòng tĩnh)

Đài luôn bật   ~ 26 mA (dòng phát vô tuyến 100 mA)

Giao tiếp RS-232 chủ động ~ 6 mA (3 giây sau khi ngừng giao tiếp, dòng điện sẽ giảm xuống dòng tĩnh.)

Đo đạc           ~ 25 mA (trung bình trong 2 s)
