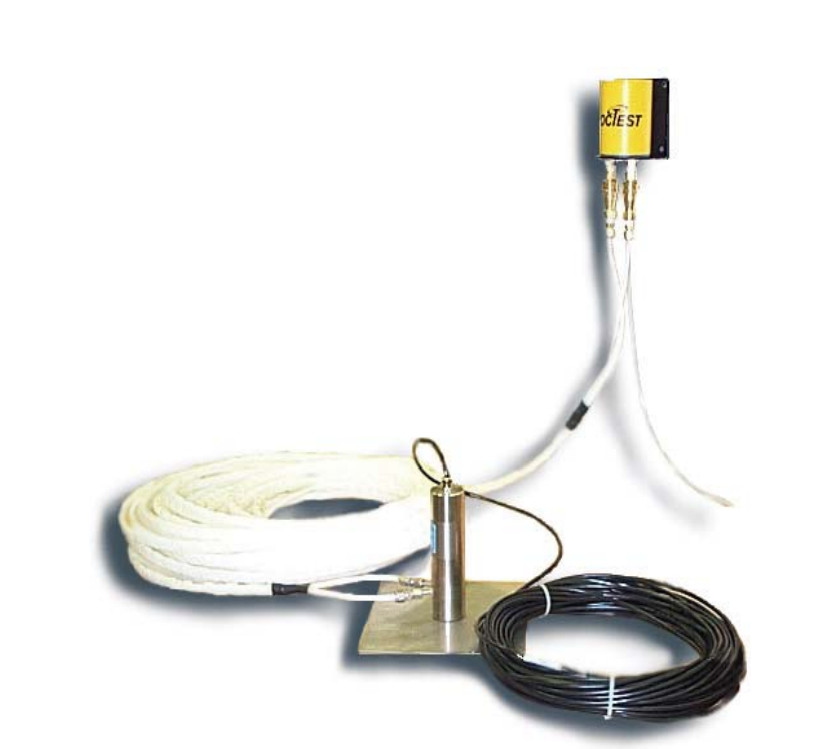

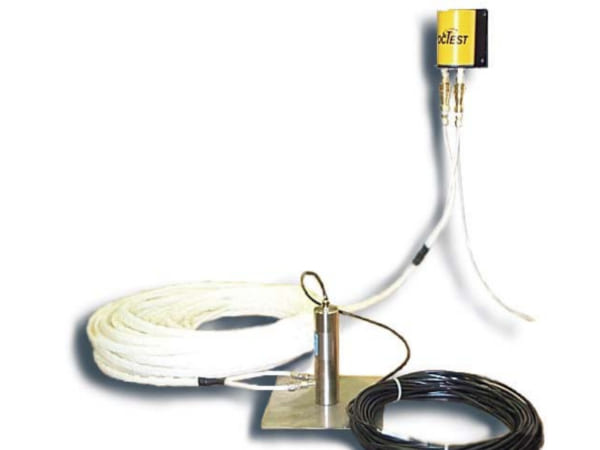

Thiết bị đo độ biến dạng của đất SSG Vibrating Wire Soil Settlement Gauge
Mô tả
Thiết bị đo độ biến dạng của đất SSG được sử dụng để đo độ lún hoặc độ lún tại một vị trí chính xác trong đất.
Tính năng
Phạm vi rộng
Dễ đọc
Thiết kế mạnh mẽ cho các ứng dụng giám sát lâu dài
Tín hiệu tần số của cảm biến VW dễ dàng xử lý và truyền đi trên khoảng cách xa
Bộ chuyển đổi sợi quang có sẵn cung cấp khả năng miễn nhiễm với EMI / RFI / sét và độ chính xác cao hơn
Ứng dụng
Đo độ cố kết của đất nền
Đo độ lún của đất trong nền đắp
Xác định hiệu quả của các kỹ thuật cải tạo đất như cống bấc, đầm nén động và gia tải trước
Đo độ lún của chân bể
Giám sát sụt lún do mỏ gây ra
Thông số kỹ thuật
| Dải đo |
5, 10, 20, 35, 50, 75 m |
| Loại đầu dò |
Dây rung hoặc sợi quang |
| Quá áp tối đa |
1.5 × dải đo |
| Độ chính xác cảm biến |
±0.5% F.S. (±0.1% F.S. tùy chọn) |
| Độ phân giải |
0.025% F.S. ( nhỏ nhất) |
| Trôi nhiệt hoặc chuyển đổi |
±0.1% F.S. / °C |
| Vật liệu |
PVC và ABS |
| Loại chất lỏng |
Nước |
| Điện trở |
3kΩ |
| Cáp |
IRC-41A(P), IRC-390, CFO-3STD, CFO-9RF |
