Máy đo độ giãn đất Model 4435
1.Mô tả

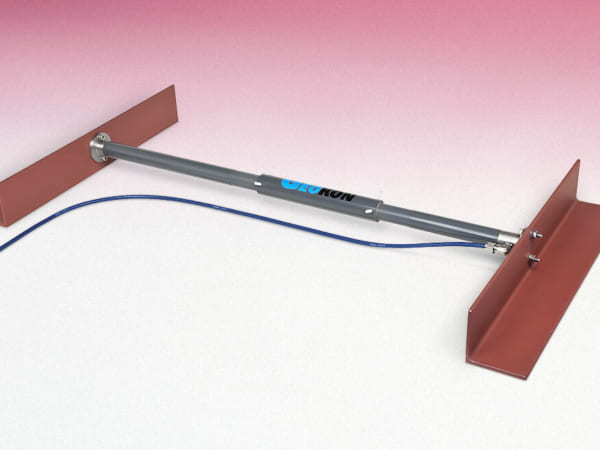

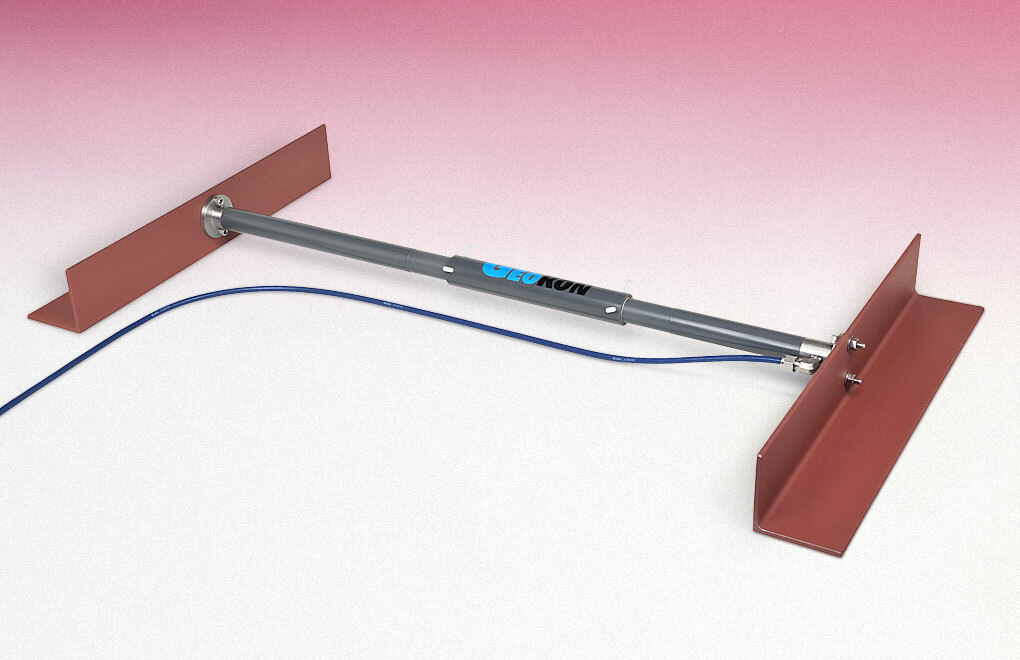

Máy đo độ giãn đất Model 4435 Geokon được thiết kế để lắp đặt nối tiếp để đo biến dạng ngang trong các đập đắp đất hoặc đắp đá. 4435 có các mặt bích ở hai đầu, cho phép một loạt các máy đo độ giãn được bắt vít với nhau tạo thành các chuỗi cảm biến dài để có thể theo dõi toàn bộ biên dạng biến dạng hoặc độ lún.
2. Nội dung
Máy đo độ giãn đất Model 4435 có các mặt bích ở hai đầu cho phép một loạt các máy đo độ giãn dài được bắt vít với nhau tạo thành các chuỗi cảm biến dài để có thể theo dõi toàn bộ quá trình biến dạng.
Máy đo độ giãn đất chứa Bộ chuyển đổi độ dịch chuyển dây rung Model 4450, quá trình chuyển đổi độ giãn giữa các mặt bích thành tín hiệu điện. Phần tử dây rung phải chịu lực căng ngày càng tăng khi các mặt bích tách ra. Điều này làm cho tần số dao động cơ bản của phần tử tăng lên.
Tần số được truyền qua dây cáp dài đến vị trí đọc tín hiệu nơi đọc dây rung (Mẫu GK-404 hoặc GK-405) hoặc bộ ghi dữ liệu (Dòng 8600) đo tần số và hiển thị hoặc lưu trữ các giá trị của Hz ?. Các giá trị này khi nhân với một hằng số hiệu chuẩn sẽ cho ra dịch chuyển của các mặt bích tính bằng mm hoặc inch.
3. Thông số kỹ thuật
| Phạm vi tiêu chuẩn | 25, 50, 100, 150, 300 mm |
| Độ phân giải | 0.025% F.S. |
| Độ chính xác cảm biến | ±0.1% F.S. |
| Phi tuyến tính | <0.5% F.S. |
| Nhiệt độ hoạt động | −20 °C to +80 °C |
| Mức tối thiểu | 610 mm |

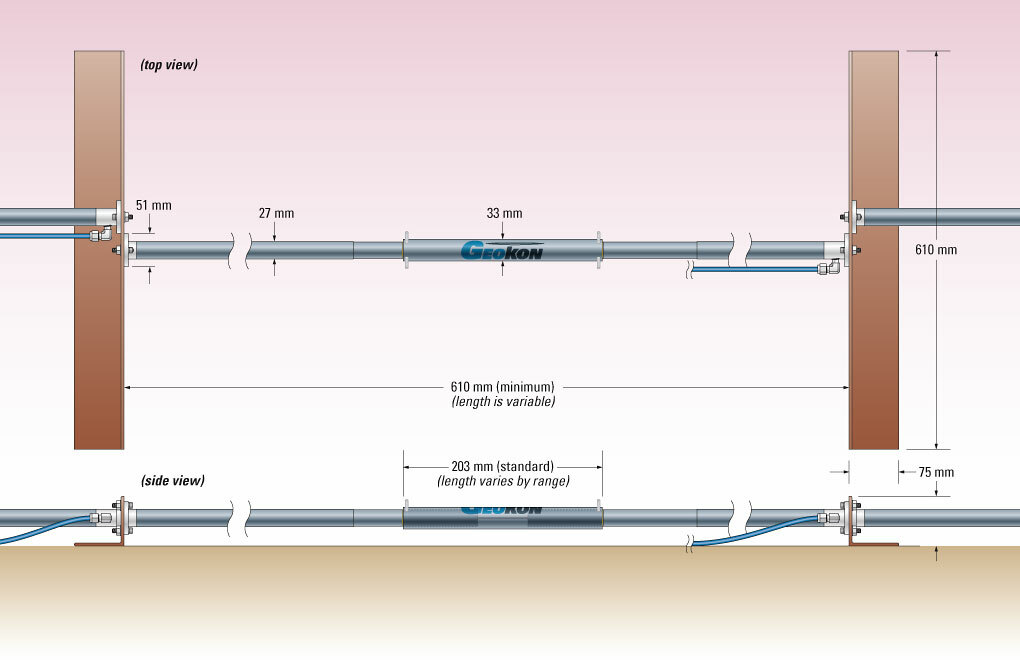

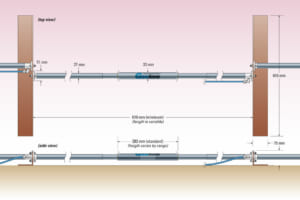

| Đường kính | 27 mm (pipe), 33 mm (slip coupling), 51 mm (flange) |
| Kích thước | 610 × 75 × 75 mm |
