1. Mô tả
Cảm biến đo độ biến dạng Model FP4000 Geokon Vietnam được thiết kế để sử dụng trong các môi trường có thể khó sử dụng các loại máy đo biến dạng thông thường vì cân nhắc về không gian, mức độ nhiễu điện cao.Dòng FP4000 là cảm biến đo độ biến dạng có hệ số giãn nở nhiệt rất thấp và có thể được sử dụng để đo biến dạng cơ học và cơ nhiệt trong nhiều loại vật liệu khác nhau
2. Nội dung
Cảm biến đo biến dạng sợi quang GEOKON® được thiết kế để sử dụng trong các môi trường khó sử dụng các loại đồng hồ đo biến dạng thông thường về không gian, mức độ nhiễu điện cao hoặc nơi an toàn nội tại là một vấn đề.
Các phép đo biên động cũng có thể thực hiện được với các đồng hồ đo này và bộ ghi dữ liệu cần thiết. Đồng hồ đo biến dạng có hệ số giãn nở nhiệt rất thấp và có thể được sử dụng để đo cả biến dạng cơ học và nhiệt cơ ở nhiều loại vật liệu khác nhau.
Cấu tạo Máy đo bao gồm một sợi cáp quang với cảm biến biến dạng Fabry-Perot nhỏ được nhúng vào một tấm phủ sợi carbon tổng hợp làm từ các sợi đơn trục để tạo thành một cảm biến có độ ổn định cao.

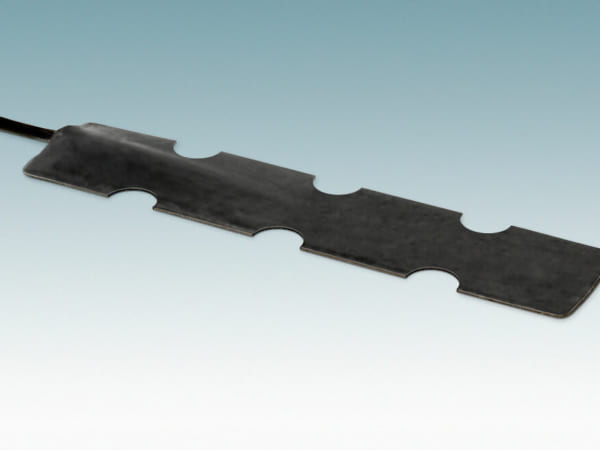

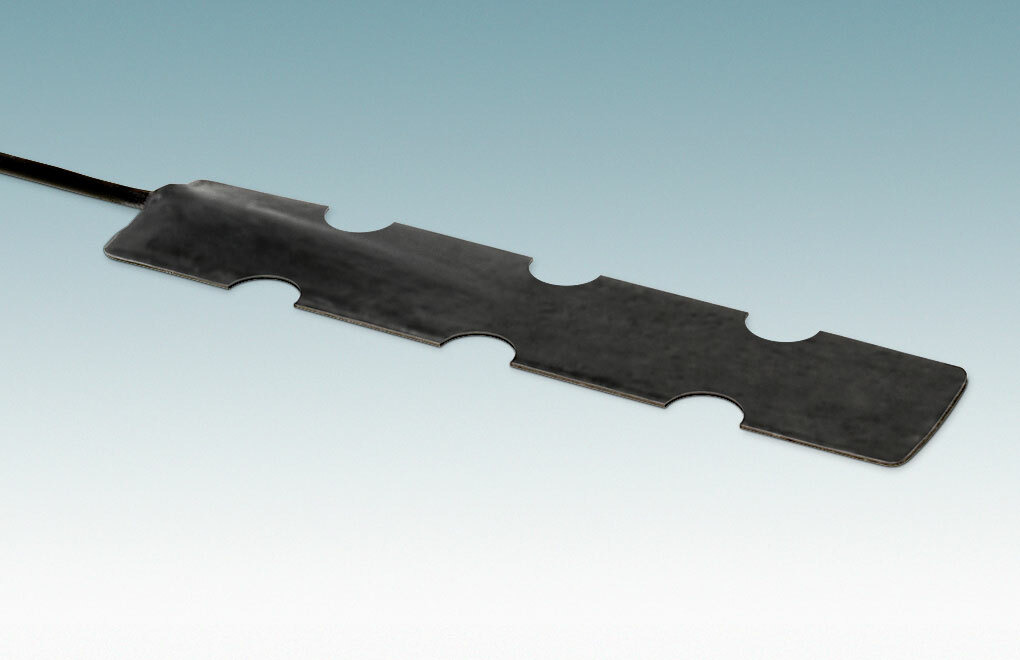

Phiên bản để liên kết với thép có bề mặt nhám (ở mặt kết dính) trong khi phiên bản để nhúng vào bê tông có bề mặt được làm nhám ở cả hai mặt và các cạnh có vỏ sò để bám vào hỗn hợp bê tông một cách tối ưu. Chất kết dính được sử dụng để liên kết là methacrylate, hai thành phần, đóng rắn ở nhiệt độ phòng, đặc biệt được sử dụng để liên kết với kim loại.
3. Thông số kỹ thuật
| Phạm vi tiêu chuẩn | FP4000-1.0 | −1000 to +1000 µε
FP4000-2.5 | −2500 to +2500 µε FP4000-5.0 | −5000 to +5000 µε |
| Độ phân giải | FP4000-1.0 | 0.15 µε
FP4000-2.5 | 0.30 µε FP4000-5.0 | 0.50 µε |
| Độ chính xác cảm biến | FP4000-1.0 | ±3% F.S.
FP4000-2.5 | ±3% F.S. FP4000-5.0 | ±10% F.S. |
| Nhiệt độ cảm biến | 0.85 to 1.22 µε/°C |
| Độ nhạy | Không theo phương ngang |
| Nhiệt độ hoạt động | −40°C to +80°C |
| Kích thước | 100 × 25 × 1 mm |
