Thiết bị đo nứt VW (dây rung) rất hữu ích để đo chuyển vị tại các mối nối, và các vết nứt trong kết cấu bê tông hoặc đá. Model 1322 rất hữu ích để đo dịch chuyển nhỏ như nhà máy điện hạt nhân và vết nứt nhỏ ở các kết cấu siêu bền. Mẫu 1325 được thiết kế với kích thước nhỏ dành cho những nơi chật hẹp.
o Đo chuyển vị tại các mối nối và vết nứt của các kết cấu có thể bị ảnh hưởng bởi các hoạt động đào và xây dựng gần đó.
o Đo vết nứt trong kết cấu đã trải qua hoạt động địa chấn
VW Crackmeters bao gồm cảm biến dịch chuyển VW (dây rung) và phần neo để cố định.
Nó được lắp đặt bởi hai neo bơm vữa (có khớp bi) ở hai phía đối diện của vết nứt và cảm biến được gắn trên các neo.
Sự thay đổi vết nứt trên hai mỏ neo làm thay đổi lực căng tương ứng với sự thay đổi tín hiệu tần số của nó khi dây rung được kích thích bởi một cuộn dây.
Bộ phận đọc VW xử lý tín hiệu và hiển thị giá trị đọc. Các crackmeters V W được trang bị
thiết bị nhiệt độ để bù cho sự thay đổi nhiệt độ.

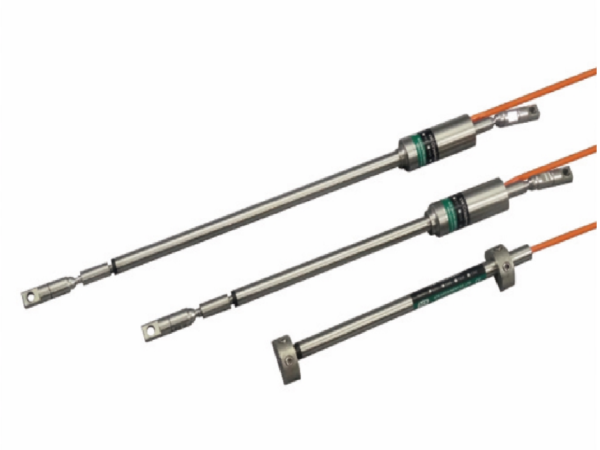

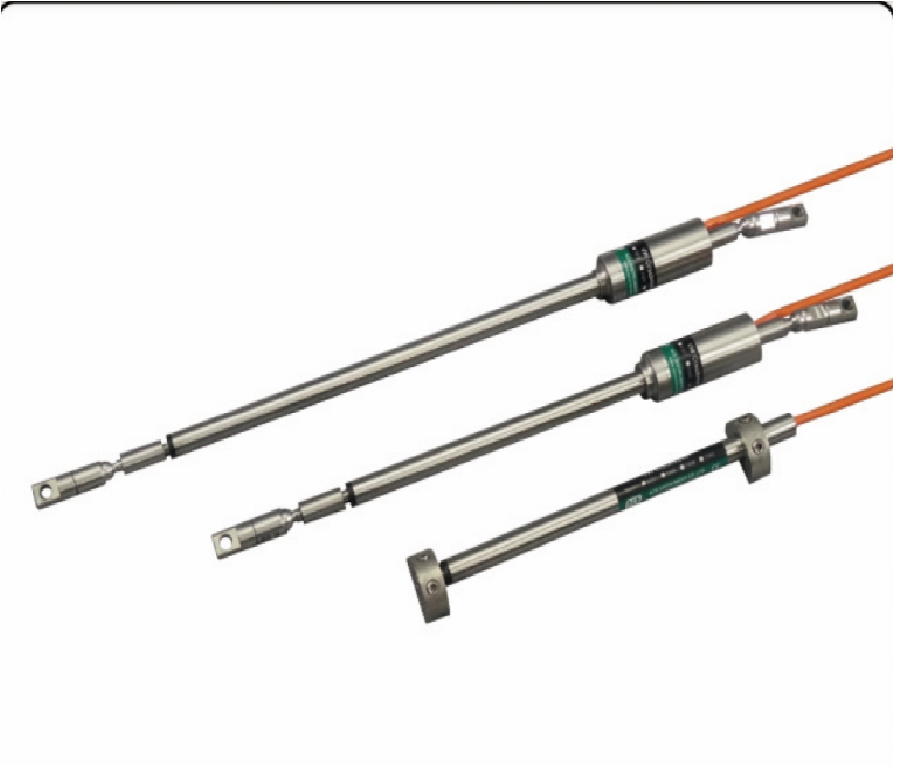

Cảm biến dịch chuyển VW có sẵn bốn dải; 5mm (kiểu 1322), 25mm (kiểu 1325), 50mm (kiểu 1330), 100mrn (kiểu 1340).
Trong việc lắp đặt mô hình 1322 và 1325, hai khối lắp đặt được gắn qua vết nứt, bằng cách sử dụng keo epoxy.
