1. Mô tả

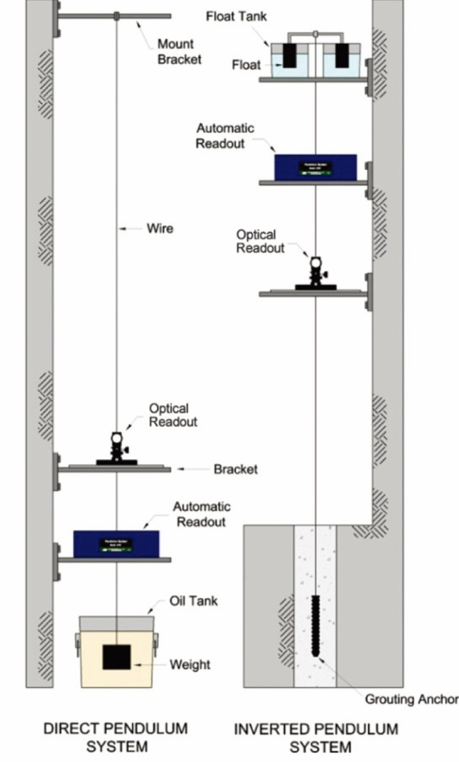

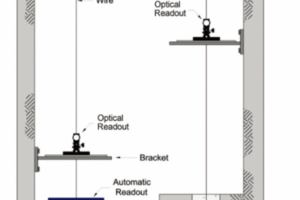

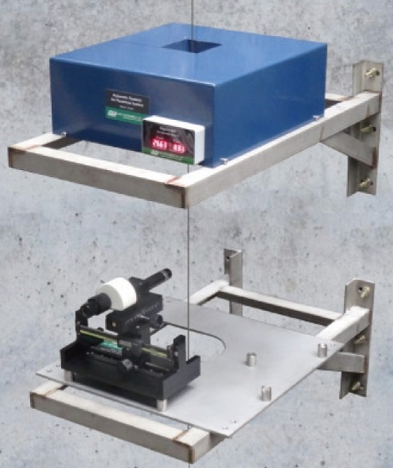

Hệ thống con lắc thuận nghịch tự động bao gồm máy đọc model 8100A, 8100, quả dọi, dây dọi, thùng đựng chất lỏng, mỏ neo, các giá đỡ.

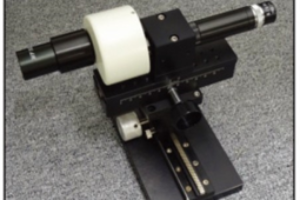

Ngoài ra, khi không cần hệ thống tự động hoặc cần số liệu đo đạc thủ công để đối chứng, có thể sử dụng máy đọc quang học thủ công model 8100M có thể được gắn vào tường hoặc đặt trên bàn.

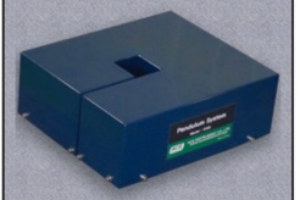

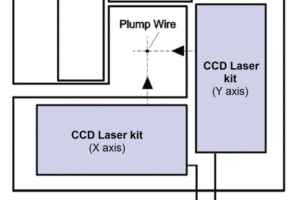

Máy đọc Pendulum 8100A sử dụng hai màn hình tuyến tính độ phân giải cao CCD (Charge Coupled Device) làm các cảm biến cơ bản. Hai nguồn sáng trực giao 90^o hướng trực tiếp vào hai màn hình CCD nhạy với ảnh. Bóng của sợi dây con lắc đổ vào hai màn hình CCD này, các cảm biến sẽ tự động quét và ghi lại bản đồ dao động của nó và lưu trữ toạ độ của chúng trong máy tính tích hợp bên trong. Thông tin này sau đó sẽ được chuyển đổi thành tín hiệu Analog cho phép vị trí dây con lắc được hiển thị cục bộ với đơn vị 1/10 mm trên hai màn hình LED gắn trên bảng điều khiển. Tín hiệu cũng có thể được truyền với định dạng 4-20 mA hoặc RS-485 tới hệ thống Datalogger, để thu thập, xử lý và cho hiện thị trên web hoặc phần mềm hiển thị.

2. Phạm vi áp dụng

Hệ thống con lắc thuận nghịch để đo đạc độ lệch theo phương ngang trong hai chiều cũng như thích hợp để đo độ nghiêng các kết cấu lớn như:

– Đập thuỷ điện

– Toà nhà cao tầng

– Cầu

3. Thông số kỹ thuật

Hình 1

Hình 2

Hình 3

Hình 4

Tài liệu đính kèm:

Catalogue
