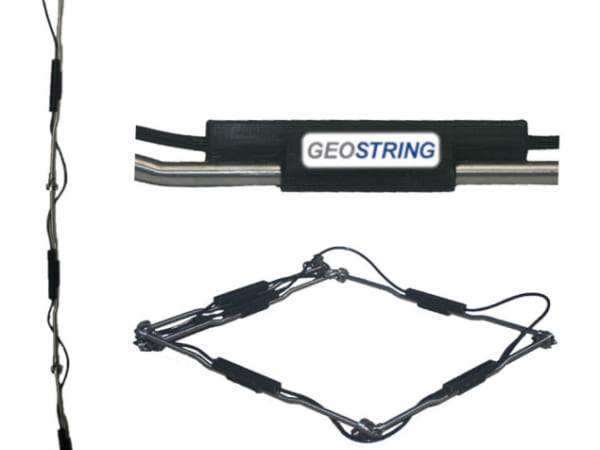

Thiết bị đo độ nghiêng GEOSTRING

Mô tả

Thiết bị đo độ nghiêng GEOSTRING là một chuỗi các cảm biến MEMS cạnh nhau, lý tưởng để ghi đo liên tục theo thời gian thực sự dịch chuyển của các đới đất, đá và cấu trúc.

Ứng dụng

– Ổn định mái dốc, cảnh báo sớm trượt lở

– Quan trắc dịch chuyển của nền đất do đào hầm

– Quan trắc độ lệch của cọc chịu tải trọng ngang

– Quan trắc biến dạng của tường chắn

– Quan trắc trượt lở đất.

Ưu điểm

– Dễ dàng lắp đặt

– Ghi đo theo thời gian thực

– Có một cáp tín hiệu duy nhất

– Các thành phần của hệ thống rất chắc chắn

–  Độ tin cậy lâu dài

– Hệ số hiệu chuẩn của mỗi cảm biến đã được định sẵn

– Chi phí thấp

– Có thể tái sử dụng.

Thông số kỹ thuật

Kiểu cảm biến Cảm biến độ nghiêng MEMS để đo độ nghiêng tích hợp đo nhiệt độ
Dải nhiệt độ ± 30° so với phương thẳng đứng trong phạm vi nhiệt độ từ -10°C đến + 40°C.
Độ phân giải với SENSLOG 9 cung giây hoặc 0,04 mm / m sử dụng bộ ghi dữ liệu CR1000.
Tinh tái lặp ± 82 giây cung hoặc ± 0,4 mm / m.
Nguồn điện Tối thiểu 10vdc, tối đa 30Vdc
Giao tiếp RS485

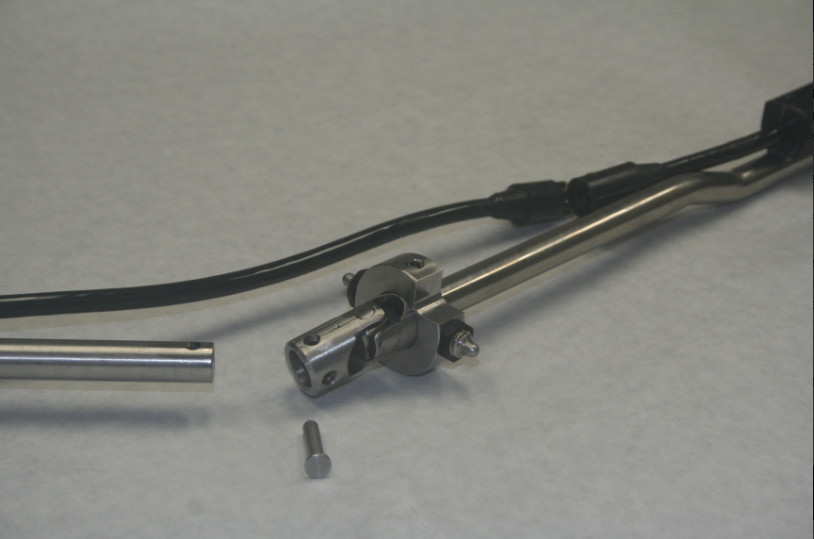

Cấu tạo Thép không gỉ, đường kính 32 mm, chống thấm nước đến 2 MPa
Khối lượng 0,54 kg trên chiều dài cữ 0,6m (1,2 lb trên 2 feet).
Chống nước đến 2 MPa (300 psi)

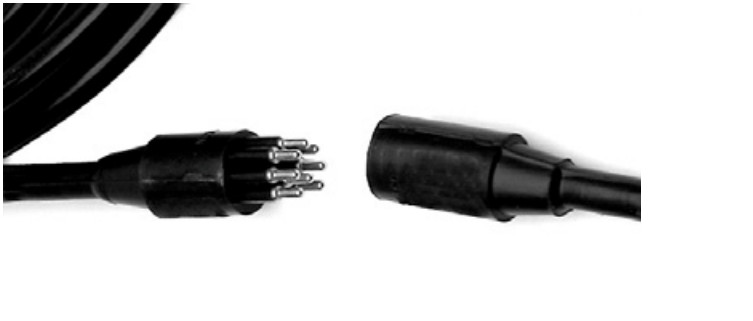

Cáp tín hiệu Cáp Jumper để kết nối hệ thống với bộ ghi dữ liệu.

Kết nối được đánh giá đến 70 MPa (10.000 psi).

Kích thước vỏ Đường kính vỏ 70 mm (2,75 in).

38 mm (1,5 in) Ống PVC 40.

Bộ thu Datalogger Tương thích với CR6, CR300, CR800, CR1000 & CR1000X Data Loggers.

MD485 RS-485 Giao diện cần thiết cho CR300, CR800 & CR1000 Data Loggers.

Tài liệu tham khảo

Datasheet GEOSTRING – In Place MEMS Inclinometer (Imperial Version)

Datasheet GEOSTRING – In Place MEMS Inclinometer (Metric Version)

Maunual GEOSTRING Manual E1387-190212
