1. Mô tả

RxTx Telependulum là một thiết bị đo độ dịch chuyển ngang và dọc quang điện tử rất tinh vi và chính xác. Cụ thể hơn, RxTx đo vị trí tương đối của dây con lắc theo trục X, Y và Z (Tùy chọn).

Nó bao gồm một bộ dữ liệu tích hợp cho phép đọc và lưu trữ từ xa. Hai cổng giao tiếp cho phép truyền dữ liệu đến các vị trí từ xa thông qua một modem tùy chọn. Tất cả các lệnh có thể được thực hiện cục bộ thông qua cổng giao diện điều khiển khác hoặc từ xa thông qua các liên kết điện thoại chuyên dụng hoặc chuyển mạch qua mạng truyền thông.

RxTx Telependulum cung cấp cho người dùng một công cụ kỹ thuật số có độ chính xác cao và ổn định được đặt trong một tủ nhỏ gọn, chắc chắn và chịu được thời tiết. Được trang bị một khe rất thuận tiện cho việc lắp đặt mà không cần tháo dỡ hệ thống con lắc, cho dù thuận hay đảo ngược.

  1. Phạm vi áp dụng

Hệ thống con lắc thuận nghịch để đo đạc độ lệch theo phương ngang trong hai chiều cũng như thích hợp để đo độ nghiêng các kết cấu lớn như:

– Đập thuỷ điện

– Toà nhà cao tầng

– Cầu

  1. Thông số kỹ thuật
Dung lượng lưu trữ dữ liệu 370 lần đọc trên RAM.
Các thông số đọc: ngày, giờ và độ dịch chuyển X, Y và Z tùy chọn
Phần mềm lưu trữ trên EPROM
Thời gian đo Thời gian thực
Bảng điều khiển Chịu được thời tiết
Nhiệt độ hoạt động −10°C to +40°C
Độ ẩm tương đối hoạt động Lên đến  95%, không ngưng tụ
Kích thước 360 × 380 × 130 mm
Trọng lượng 10 kg
Công suất 9 VA
Điện áp 117 Vac
Tần số 60/50 Hz ±10%
Tùy chọn Nguồn DC, nguồn phụ
Cổng kết nối RS232C, V.24
Cổng điều khiển 9600 bit/s
Cổng Modem tương thích HAYES ™ 2400 bit / s
Tùy chọn 9600 bit/s modem
Cảm biến CCD
Độ chính xác ±0.05 mm
Độ phân giải 7.5 μm
Trục đo X, Y, Z (tùy chọn)
Dải đo 50 × 50 × 25 mm

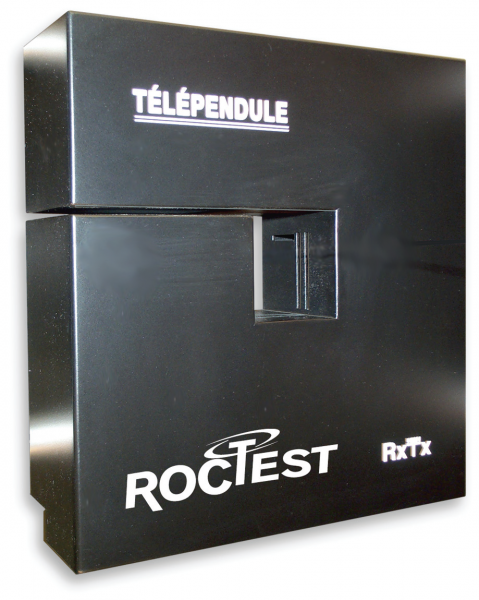

Hình 1

Tài liệu đính kèm:

E1091X-020306_RxTx-Remote

E5091X-160131-RxTx
