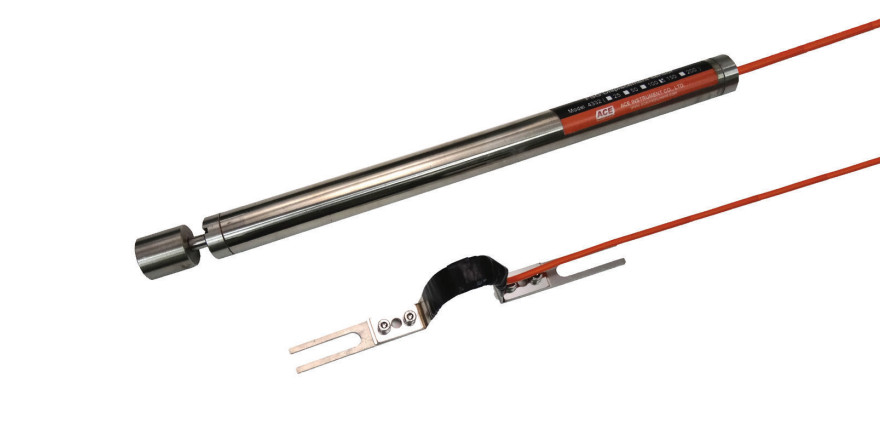

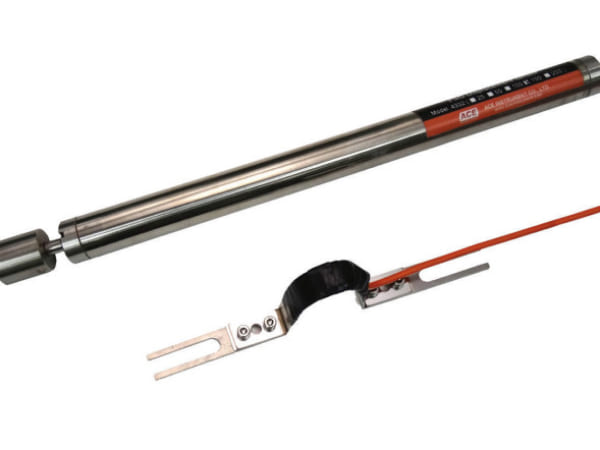

Cảm biến đo biến dạng FSG
Mô tả
Cảm biến đo biến dạng FSG bao gồm cảm biến dịch chuyển và phần neo để cố định.
Tính năng
Tính ổn định và độ tin cậy trong môi trường khắc nghiệt
Dễ sử dụng và cài đặt
Có thể đo động
Hệ thống cố định, lựa chọn vật liệu chống gỉ
Ứng dụng
Đo sự thay đổi kích thước vết nứt giữa các bộ phận ghép nối bên ngoài của kết cấu bê tông hoặc đá
Đo lường sự thay đổi kích thước vết nứt của công trình hoặc công trình lân cận do chuyển động bất ngờ của kết cấu
Xác nhận tình trạng nứt của kết cấu trong khu vực động đất
Trong xây dựng thí nghiệm, xây dựng mô hình, khi cần đo động
Thông số kỹ thuật
|
Model |
4330 |
4331 |
| Loại cảm biến |
Cảm biến FSG |
|
| Dải đo |
5mm |
25mm |
| Đánh giá đầu ra |
6mV/V ( 6000x 10-2) |
4mV/V ( 4000x 10-2) |
| Độ chính xác |
± 0.5% FSR |
|
| Điện trở |
350Ω |
|
| Điện trở cách điện |
Dưới 100Ω / 500V |
|
| Điện áp đề xuất |
Dưới 5 VDC |
|
| Điện áp cho phép |
Dưới 10 VDC |
|
| Nhiệt độ hoạt động |
-30 ~ 80°C |
|
| Chống nước |
10m H₂O |
|
| Khối lượng |
0.3kg |
|
| Vật liệu |
Thép không gỉ, epoxy |
|
| Cáp |
ø3-4.5mm, 0.24mm² x 4C ( PVC) |
|
| Phụ kiện |
– |
Neo 2ea |
