Thiết bị đo ứng suất hố khoan Model 3200
Mô tả

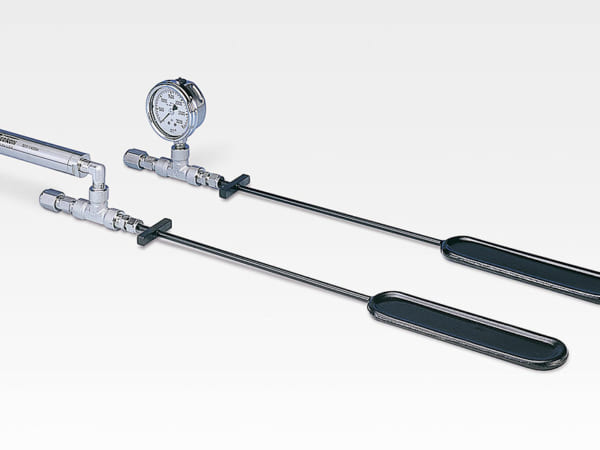

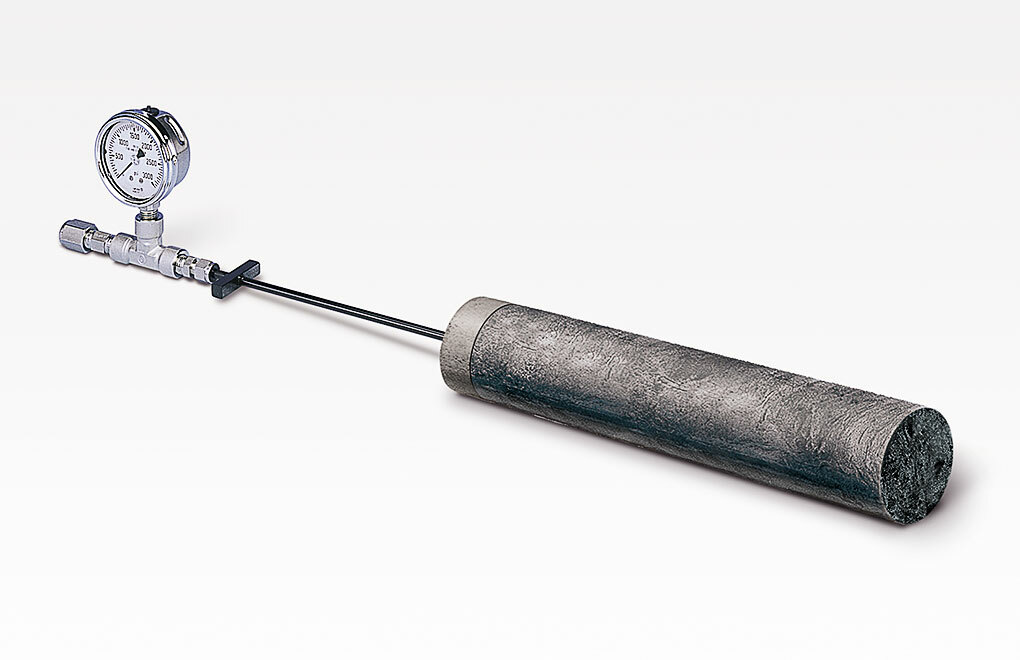

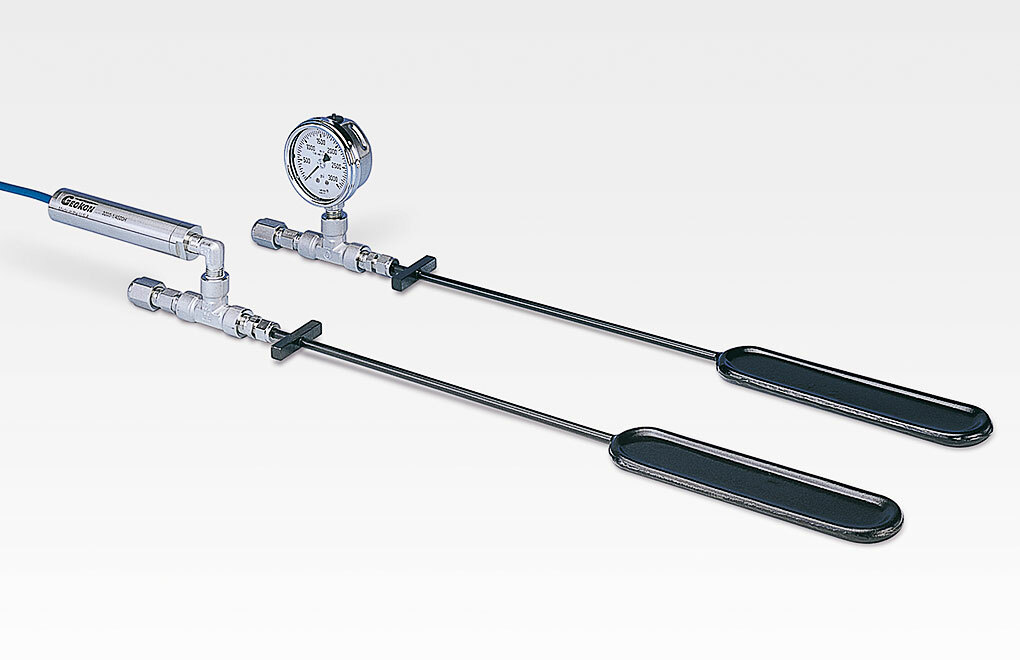

Thiết bị đo ứng suất hố khoan (BPC) được sử dụng để đo sự thay đổi ứng suất của đá và được thiết kế để bơm vữa bên trong lỗ khoan. BPC được sản xuất từ hai tấm thép hàn với nhau xung quanh ngoại vi của chúng. Các tấm được biến dạng thành cấu hình “xương chó” (tức là lỗ khoan phẳng) để chúng có thể được mở rộng dễ dàng mà không làm hỏng các mối hàn. Dầu thủy lực lấp đầy khoảng trống giữa hai tấm và một ống thép không gỉ áp suất cao kết nối các tấm với một đồng hồ đo áp suất bằng thép không gỉ và / hoặc một bộ chuyển đổi áp suất.
Ứng dụng đo sự thay đổi ứng suất của đá trong: Các mỏ than, Các mỏ đá cứng, Trụ đỡ, Mái và tường của các lỗ hở dưới lòng đất, Trầm tích bay hơi (muối, bồ tạt, trona, v.v.)
Thông số kỹ thuật
| Phạm vi tiêu chuẩn |
20, 35, 75 MPa |
| Độ phân giải |
0,25% phạm vi (khoảng) |
| Độ chính xác cảm biến |
0,25% FS (máy đo); 0,1% FS (đầu dò VW) |
| Kích thước lỗ khoan |
57 mm |
| Nhiệt độ hoạt động |
−20 ° C đến + 80 ° C |
| L × W × H |

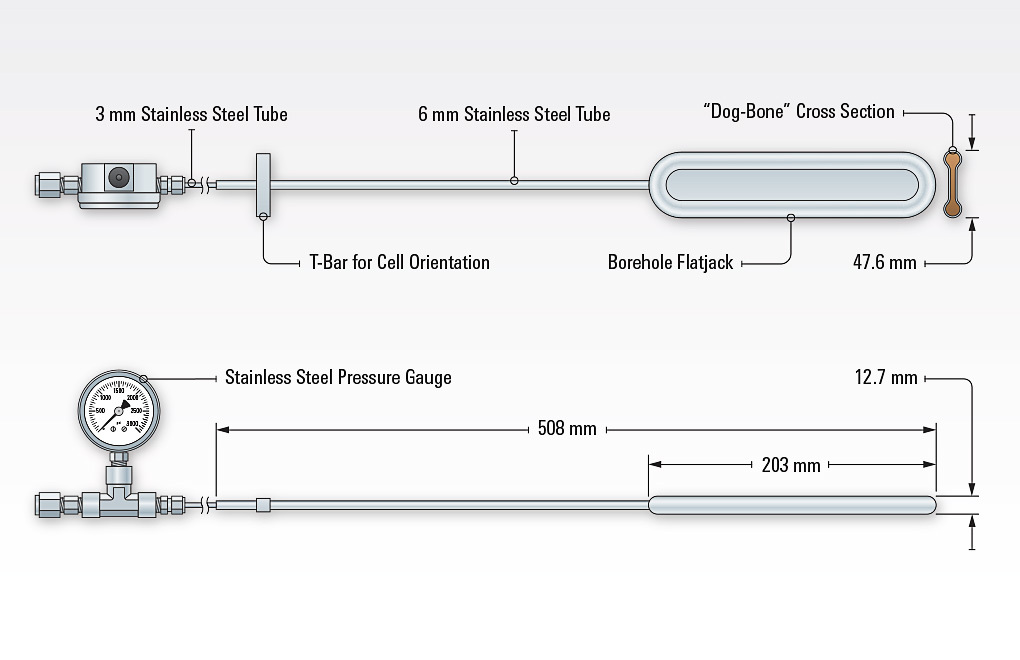

203 × 47,6 × 12,7 mm (chỉ dành cho tấm chắn lỗ khoan) 508 × 47,6 × 12,7 mm (tấm chắn lỗ khoan với ống thép không gỉ) |
