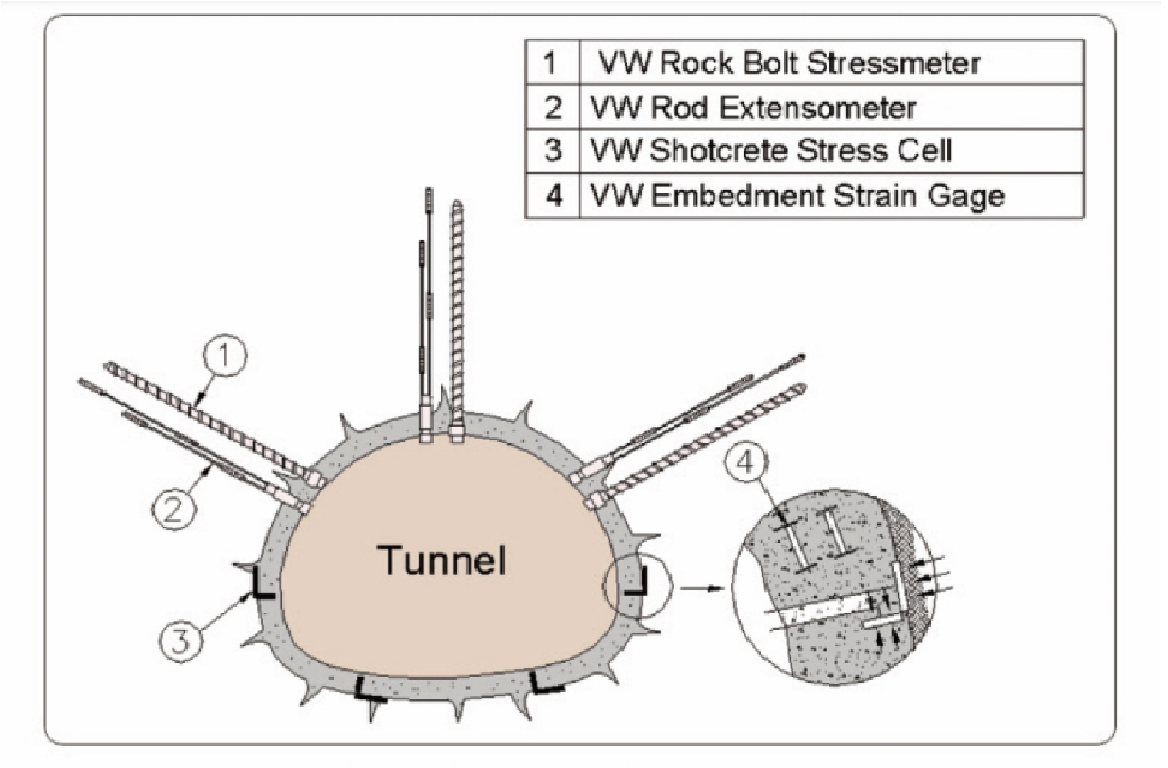

Thiết bị đo ứng suất bu lông đá mẫu 1350 VW được thiết kế để đo ứng suất trong bu lông đá được lắp đặt để gia cố đá trong đường hầm, hầm mỏ, nhà chứa máy bay và hang động.
O Thiết kế nhỏ để áp dụng trong Ø38mm của đường kính trong của lỗ khoan
O Độ chính xác và độ tin cậy cao
Máy đo ứng suất bu lông đá Model 1350 VW được sử dụng để xác minh tính hợp lệ như độ sâu hiệu quả, số lượng và ứng suất của bu lông đá. Nó cũng được trang bị bốn thiết bị đo biến dạng VW, đặt cách đều nhau trong chốt đá, và có khả năng chống nước, chống ẩm và chống ăn mòn.
Thiết bị đo biến dạng VW bên trong bu lông đá phát hiện ứng suất gây ra bởi hành vi, sự chùng và cắt truyền tới neo. Máy đo độ căng VW là áp suất trước khoảng 2.000Hz.
Khi sự dịch chuyển vuông góc với chốt đá xảy ra, các thiết bị đo sẽ phát hiện và xuất ra tín hiệu tần số. Tín hiệu này được truyền đến bộ đọc VW và được hiển thị.
Máy đo ứng suất bu lông đá VW thường sử dụng bốn điểm đo tương đương với các lớp.
Ngoài ra, nó được trang bị thiết bị nhiệt độ chính xác để bù các biến đổi nhiệt độ và có sẵn các neo từ 2 đến 6 mét trong chốt đá.
Máy đo ứng suất bu lông đá VW không bị ảnh hưởng bởi điện trở tiếp xúc và điện áp cảm ứng cho cảm biến điện, mang lại kết quả đọc không ổn định.
Máy đo ứng suất bu lông đá kiểu mẫu 1350 VW là thép cacbon có kích thước IDØ16,2mm X ODØ27,2mm dễ dàng thiết lập thành lỗ Ø38mm.
Máy đo ứng suất bu lông đá VW không có sai số đo lường hoặc khó khăn đó là hệ thống cơ khí. Và nó không thấm nước và chống gỉ mà có thể đo bán vĩnh viễn.
