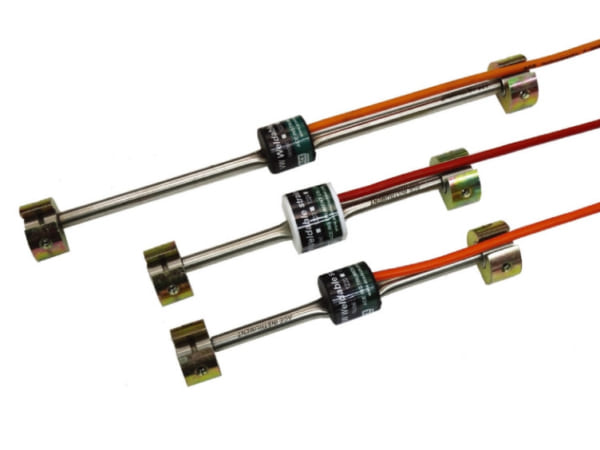

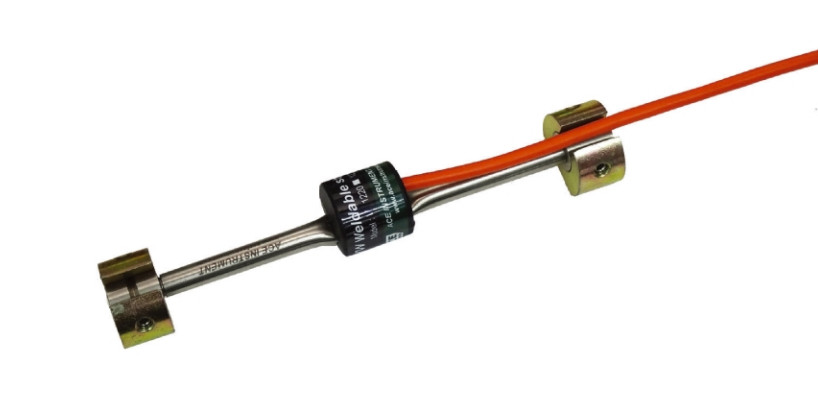

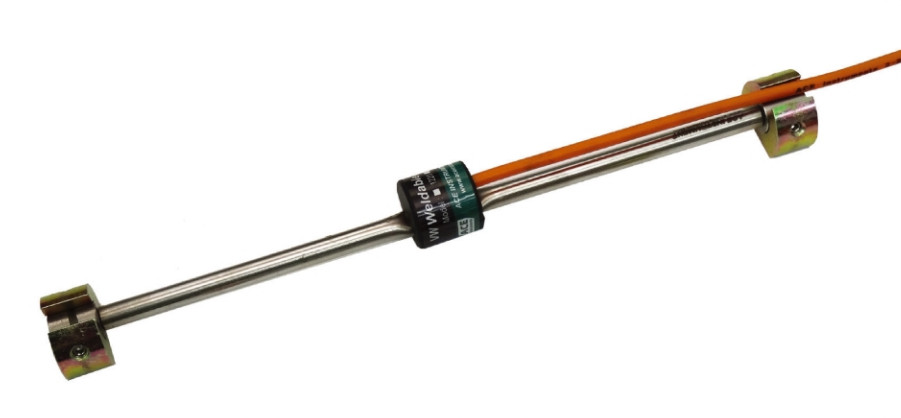

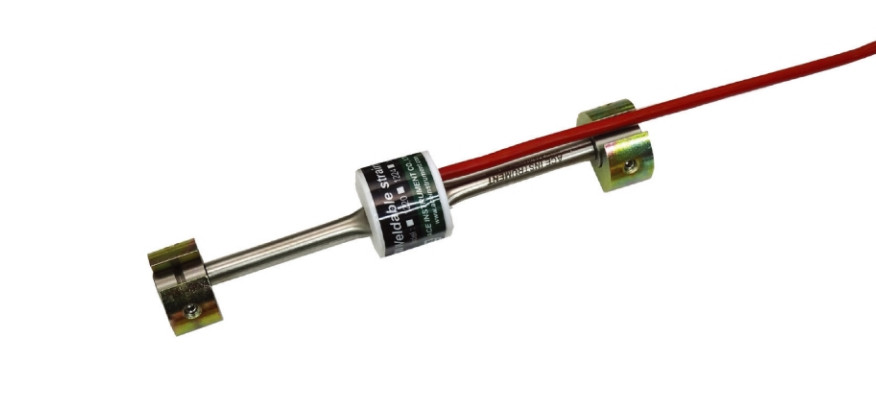

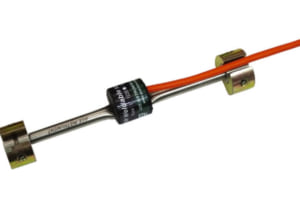

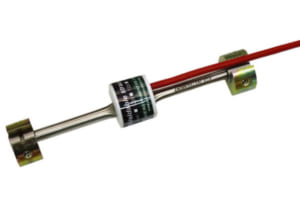

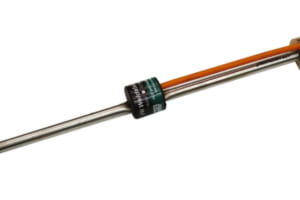

Thiết bị đo biến dạng VW weldable strain gages
Mô tả
Thiết bị đo biến dạng bao gồm một ống thép không gỉ kín và các khối lắp hàn hồ quang ở cả hai đầu.
Tính năng
Không bị ảnh hưởng bởi sự thay đổi chiều dài cáp và điện trở, khả năng tái tạo rất xuất sắc
Có thể đo tự động
Ứng dụng
Đo biến dạng thành phần thép của cầu và công trình trong và sau khi xây dựng.
Đo tải trọng trong thanh chống dùng để giằng các hố đào sâu.
Đo biến dạng trong vỏ hầm và hệ thống neo.
Đo ứng suất tập trung trong đường ống
Đo chuyển vị trong bê tông bằng neo bám bề mặt bê tông
Thông số kỹ thuật
|
Model |
1220 | 1222 | 1224 |
1220A |
| Loại cảm biến |
Cảm biến dây rung |
|||
| Dải đo |
3000 µε |
5000 µε |
||
| Độ phân giải |
0.5 µε |
|||
| Độ chính xác |
± 0.1% FSR |
|||
| Phi tuyến tính |
± 0.5% FSR |
|||
| Hệ số giãn nở |
11 x 10-6/°C |
|||
| Nhiệt độ hoạt động |
-40 ~ 80°C |
-40 ~ 2000°C |
-40 ~ 80°C |
|
| Tích hợp |
Điện trở nhiệt ( 3kΩ) |
|||
| Dải đo nhiệt độ thiết bị |
-40 ~ 105°C |
|||
| Độ chính xác nhiệt độ thiết bị |
± 0.5°C |
|||
| Chiều dài thước đo |
150mm |
250mm |
150mm |
|
| Hệ số biến dạng |
4.062 |
Hiệu chuẩn riêng |
||
| Chống nước |
300mm H2O |
|||
| Vật liệu |
Thép không gỉ 300, gioăng, epoxy |
|||
| Khối lượng |
0.2kg |
0.3kg |
0.2kg |
|
| Cáp |
ø4.5mm, 0.24mm2 x 4C ( PVC) |
ø5mm, 0.3mm2 x 4C ( silicon) |
ø4.5mm, 0.24mm2 x 4C ( PVC) |
|
| Phụ kiện |
Giá đỡ 2ea |
|||
