Vỏ của máy đo độ nghiêng được sử dụng cho máy đo độ nghiêng di động hoặc máy đo độ nghiêng tại chỗ, bao gồm ống ABS dài ba mét với bốn rãnh bên trong đặt cách nhau 90 độ và chạy dọc theo toàn bộ chiều dài của vỏ. Vỏ máy đo độ nghiêng thường được lắp đặt trong các lỗ khoan, nhưng cũng có thể được lắp vào các khối đệm, đúc vào bê tông hoặc gắn vào một cấu trúc. Rãnh bên trong của vỏ máy đo độ nghiêng điều khiển hướng của đầu dò máy đo độ nghiêng hoặc tại chỗ máy đo độ nghiêng. Sự lệch hoặc biến dạng của đất hoặc cấu trúc xung quanh gây ra sự thay đổi góc nghiêng của ống chống so với phương thẳng đứng. Những thay đổi về góc nghiêng này được đo bằng đầu đọc. Vỏ máy đo độ nghiêng bị ảnh hưởng bởi các nguyên nhân; đường kính của vỏ, đánh giá cao sức mạnh, tính linh hoạt và xoắn ốc. Vỏ của Ace được tạo ra để phù hợp với họ.
Vỏ máy đo độ nghiêng loại DC là loại vỏ có độ chính xác cao mà các rãnh dẫn hướng bên trong vỏ máy đo độ nghiêng và các bộ phận kết nối của khớp nối được tiến hành bằng máy chuốt.
Cả hai bề mặt cuối của vỏ DC đều được gia công bằng tâm tiện CNC và nó được hoàn thiện bằng vòng chữ O.
Vỏ DC được thiết kế theo kiểu gắn vào. Vì vậy, sau khi tháo ống bảo vệ của O-ring, nó có thể được lắp trực tiếp vào. Có thể lắp đặt vỏ DC một cách nhanh chóng.
Liên kết ABS là không cần thiết. Và đinh tán và băng keo là không cần thiết vì vỏ DC không thấm nước bằng O-ring.
Để cải thiện khả năng chống thấm nước và độ bền của kết nối, liên kết dung môi ABS nên được dán trên phần kết nối của vỏ bọc.
Sau khi vỏ máy đo độ nghiêng DC được kết nối với nhau, nó không yêu cầu tán và dán

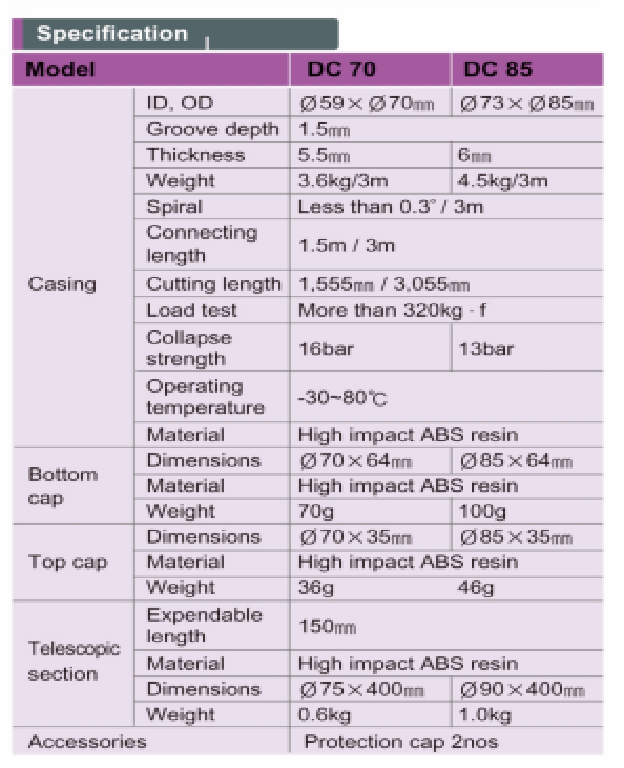

Và có hai loại vỏ máy đo độ nghiêng DC như Ø59mm và Ø73mm theo đường kính trong. Và nếu dự kiến sẽ có sự dịch chuyển lớn thì nên sử dụng phần ống lồng.
Trong trường hợp sử dụng DC 70, nó có thể được cài đặt với máy khoan NX, và trong trường hợp DC 85, nên sử dụng máy khoan Ø100mm để cài đặt nó.
Chiều dài kết nối cho vỏ DC được thiết kế là 1,5m và 3,0m.
