Máy kiểm tra lực cắt lỗ khoan / Borehole shear tester BSR-75

Mô tả

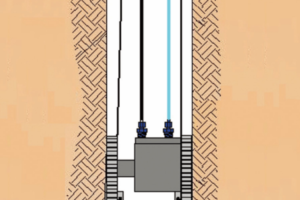

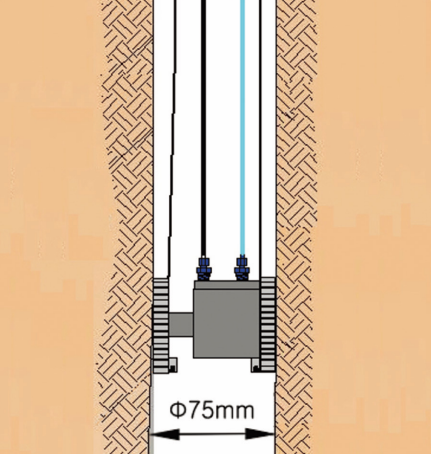

Máy thử lực cắt lỗ khoan lắp đầu của máy thử lực cắt kiểu giãn nở đến độ sâu mong muốn vào lỗ khoan và đặt áp lực lên một mặt của thành lỗ khoan bằng tấm cắt điều áp.

Tấm cắt có áp suất cố định mặt đất tiếp xúc và cần thời gian để thoát hết nước.

Đầu máy thử lực cắt điều áp đo lực cắt bằng cách từ từ kéo ra khỏi mặt đất thông qua thanh nối dài. Lúc này lực kéo được đo bằng áp kế.

Lực kéo lớn nhất và áp suất thẳng đứng bằng sự giãn nở của đầu máy thử được ghi lại

Ứng dụng

Ước tính lực bám dính và góc nội ma sát đối với đất nền ban đầu.

Tính năng

Máy thử nghiệm cắt lỗ khoan có thể đo sức chống cắt của đất nền trong thời gian ngắn.

Kích thước nhỏ, trọng lượng thuận tiện trong việc di chuyển sử dụng.

Thử nghiệm có thể được thực hiện ở các vị trí khác nhau trong 1 lỗ khoan.

Sử dụng các nền dữ liệu không dễ dàng thu được bằng thử nghiệm trong phòng thí nghiệm do mẫu bị nhiễu.

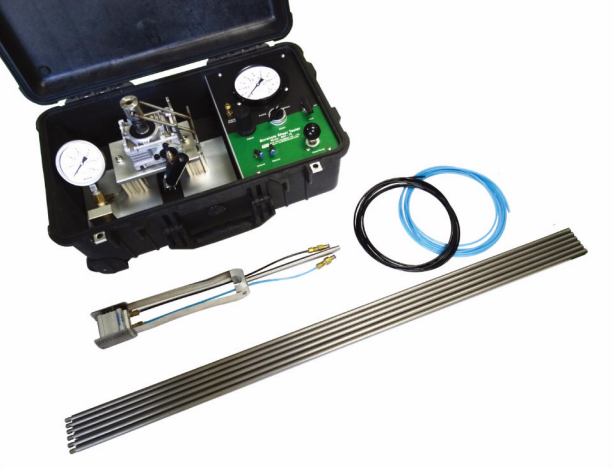

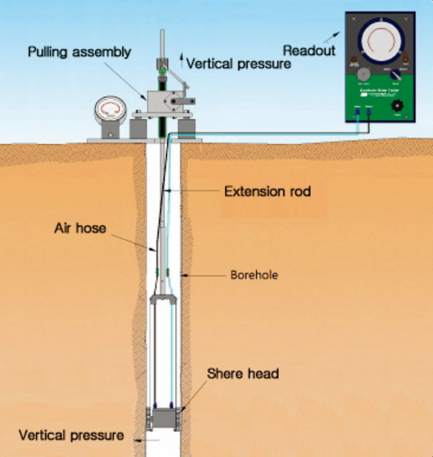

Các thành phần

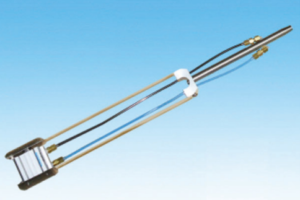

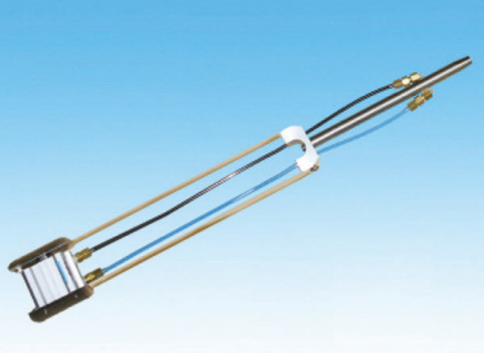

Đầu kiểm tra: Tạo ra áp lực thẳng đứng và lực kéo ra, tiếp xúc chặt chẽ với thành lỗ khoan.

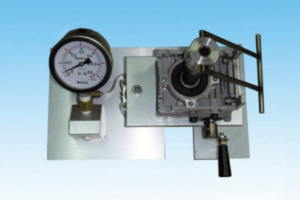

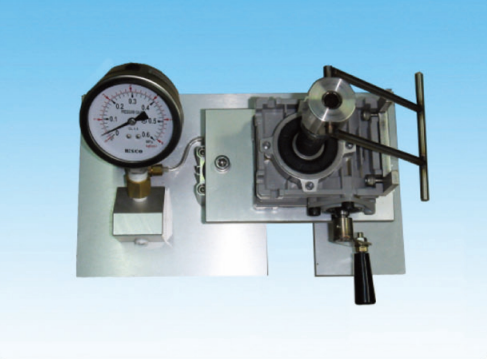

Cụm kéo: Tạo ra lực kéo và thực hiện phép đo bằng cách cố định thanh kéo dài, được kết nối với đầu kiểm tra và kéo bằng cách xoay tay cầm.

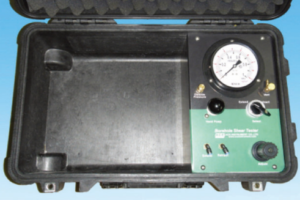

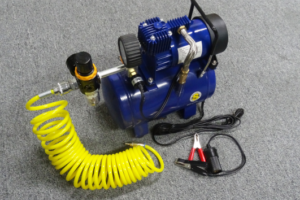

Đơn vị đọc: Nạp áp suất khí nén bằng bơm tay hoặc bơm chân vào đầu thử nghiệm và tạo ra áp suất thẳng đứng.

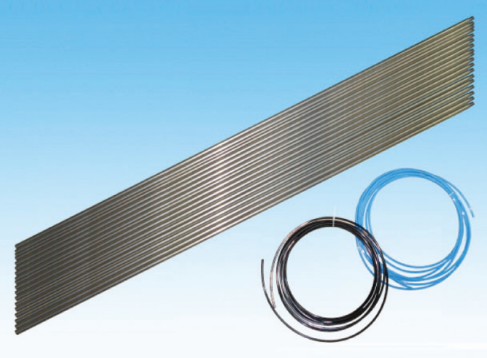

Thanh nối dài và ống dẫn khí: Là thành phần cần có để tạo ra áp suất thẳng đứng và lực kéo ra thùy thuộc vào độ sâu đo.

Thông số kỹ thuật
