Thiết bị đo biến dạng JM Series

Mô tả

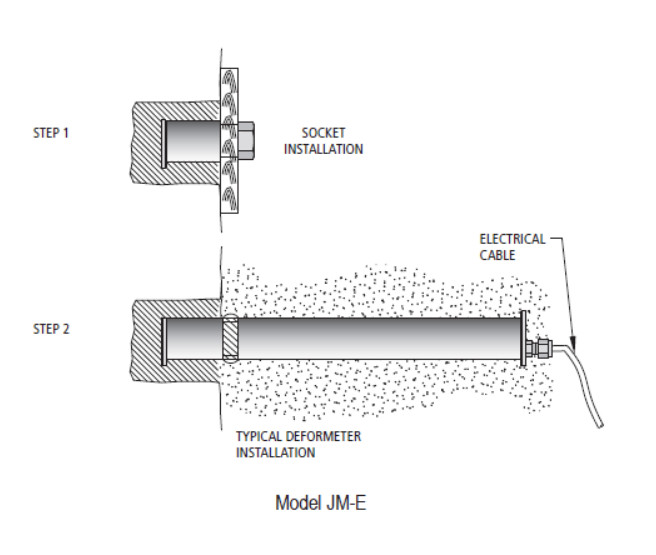

Đầu dò (VW) JM được sử dụng để đo chuyển động tại các mối nối và vết nứt trong kết cấu và nền móng (bê tông, đá, đất)

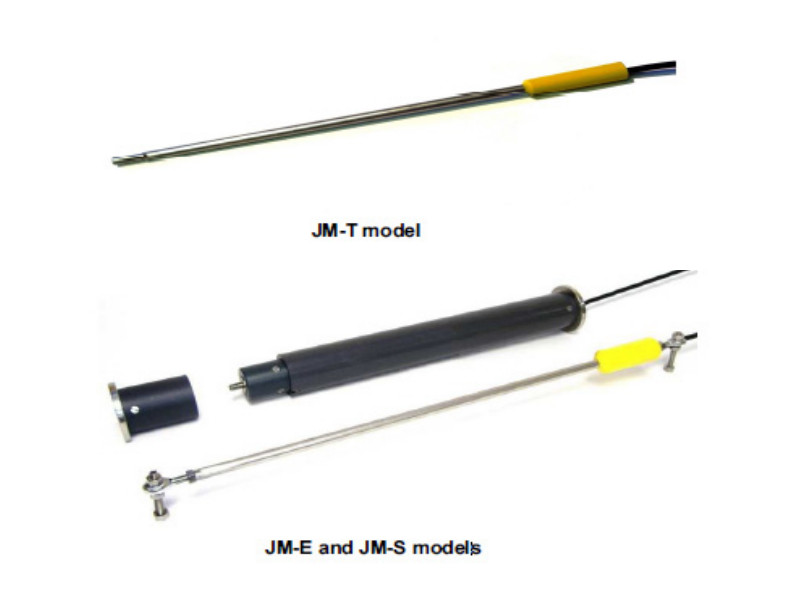

Gồm 3 model: JM-S, JM-E, JM-T

Tính năng

Máy đo cracker có thể tháo rời và tái sử dụng

Đầu dò bằng thép không gỉ chắc chắn

Độ ổn định và độ tin cậy lâu dài

Độ chính xác và độ phân giải cao

Ứng dụng

Xác định vết nứt và chuyển động khớp trong kết cấu và nền móng (bê tông, khối xây, đá)

Theo dõi biến dạng của các lớp trong lỗ khoan

Thông số kỹ thuật

Dải đo

25, 50, 100, 150, 200, 250, 300 mm

Dải đo cực đại

1.00 × dải đo

Độ chính xác

± 0.25 % F.S. (± 0.1 % trong lựa chọn)

Độ phân giải

0.02 % F.S. (min.)

Nhiệt độ hoạt động

−20 °C đến +80 °C

Điện trở

3 kΩ

Cáp

IRC-41A, IRC-41AP, IRC-3902, IRC-21A (JM-T)

Chiều dài ‘A’ của JM-S (tầm trung)

289.5, 357, 500, 651, 797, 933, 1076 mm

Chiều dài ‘A’ của JM-T (tầm trung)

230.5, 298, 442, 593, 738, 875, 1018 mm

Chiều dài JM-E ( trạng thái nghỉ)

383, 432, 602, 772 mm

Đường kính mặt bích JM-E

47.6 mm
