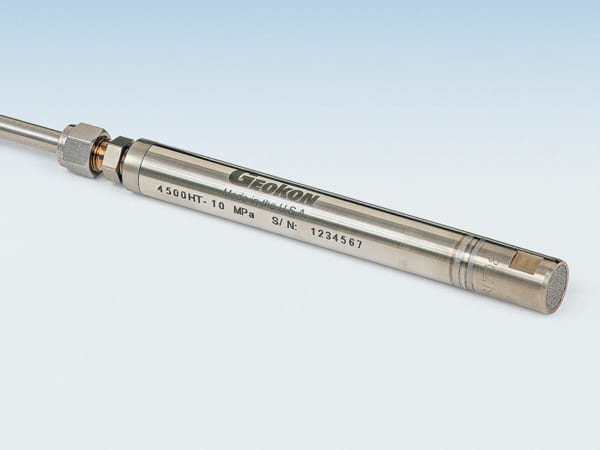

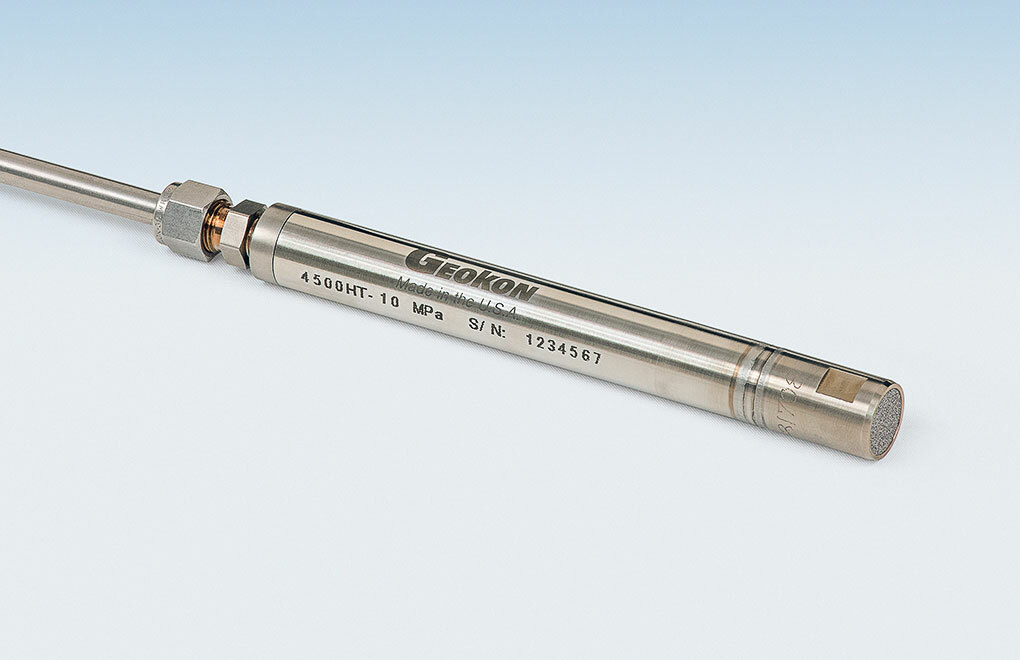

Máy đo áp lực lỗ rỗng – áp lực thấm ở nhiệt độ cao Model 4500HT
Mô tả

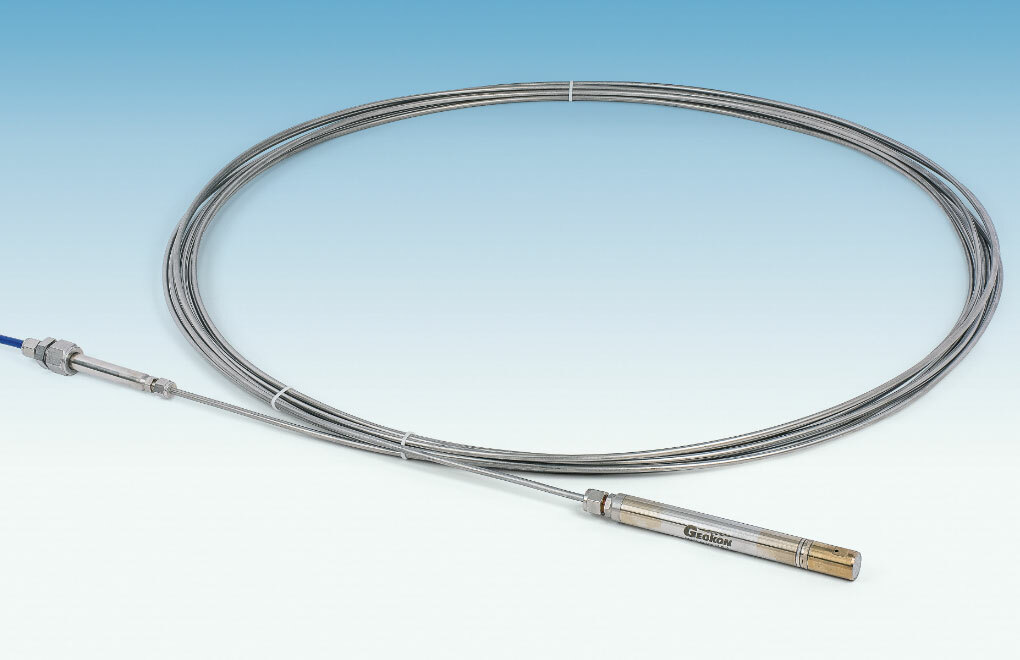

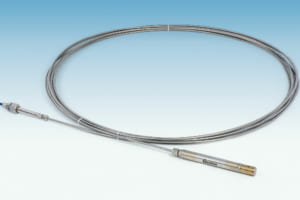

Máy đo áp lực lỗ rỗng – áp lực thấm ở nhiệt độ cao Model 4500HT được thiết kế để theo dõi áp suất và nhiệt độ của hố ga trong các hệ thống thu hồi dầu và các ứng dụng địa nhiệt, nơi nhiệt độ có thể cao tới 250 ° C. Các cảm biến này được cung cấp bằng cáp cách điện bằng khoáng chất hoặc với cáp bọc hình ống (TEC), cả hai đều được bọc bên trong ống thép không gỉ.

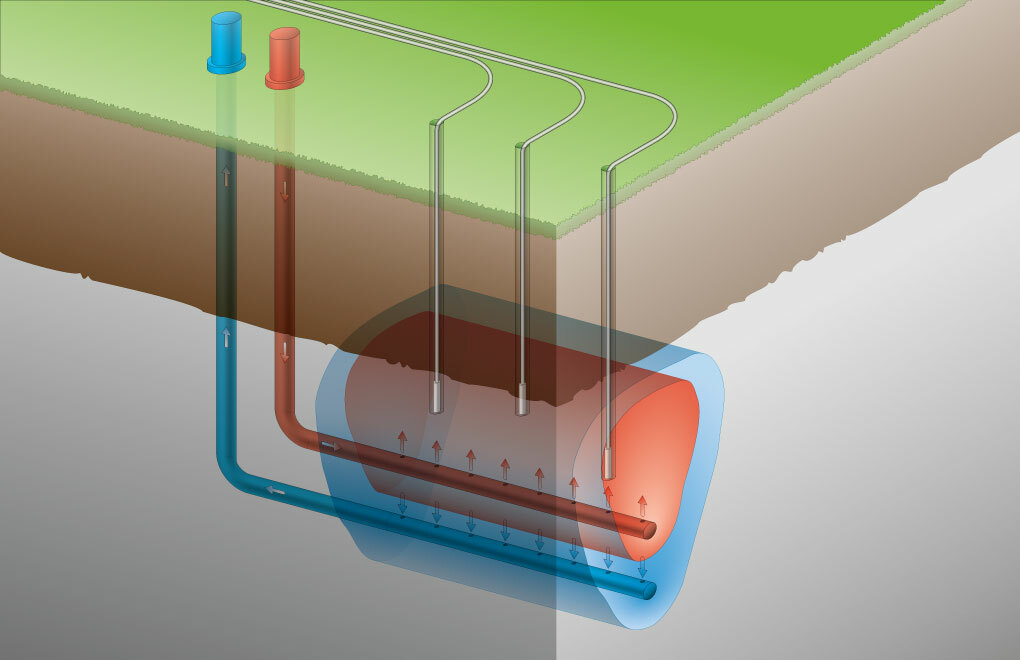

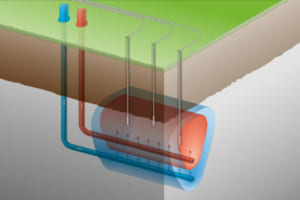

Các cảm biến này có khả năng hoạt động trong các điều kiện khắc nghiệt và ở nhiệt độ lên đến 250 ° C. Trong các ứng dụng thu hồi nhiệt (thoát nước trọng lực có hỗ trợ hơi nước (SAGD) hoặc kích thích hơi nước theo chu kỳ (CSS), chúng có thể cung cấp khả năng giám sát liên tục, chính xác, theo thời gian thực trong các giếng phun và sản xuất, do đó tối ưu hóa tốc độ thu hồi và giảm chi phí của hơi nước Trong các ứng dụng địa nhiệt, chúng cung cấp một phương tiện để theo dõi tại chỗ và liên tục áp suất và nhiệt độ trong thời gian dài.
Nguyên tắc hoạt động
Các cảm biến sử dụng một màng ngăn nhạy áp với một phần tử dây rung được gắn vào nó. Màng ngăn được hàn vào một viên nang, được hút chân không và bịt kín. Áp suất chất lỏng tác động lên mặt ngoài của màng ngăn gây ra sự lệch của màng ngăn và làm thay đổi độ căng và tần số của dây rung. Tần số thay đổi được cảm nhận và truyền đến thiết bị đọc bởi một cuộn dây điện tác động qua các thành của viên nang.
Thông số kỹ thuật
| Phạm vi tiêu chuẩn |
350, 700 kPa; 1, 2, 3, 5, 7.5, 10, 20, 50, 75, 100 MPa |
| Phạm vi định mức |
1.5 × áp suất định mức |
| Độ phân giải |
0.025% F.S. (tối thiểu) |
| Độ chính xác cảm biến |
±0.1% F.S. |
| Tuyến tính |
<0.5% F.S. (±0.1% F.S. tùy chọn) |
| Nhiệt độ hoạt động |
0°C to +502°C |
| Chiều dài x đường kính |
191 × 19 mm (−100 to 700 kPa; 1, 2, 3, 5, 7.5, 10 MPa) |
