Máy đo áp suất Model 4590

Mô tả

Máy đo áp suất Model 4590 được sử dụng với Máy đo mực nước Solinst Model 101 để theo dõi mực nước dưới bề mặt. Đầu đo Piezometer, được gắn vào ống tăng áp PVC, được đặt trong một vùng cát sau đó bịt kín bề mặt bằng vữa bentonite. Máy đo mực nước được truy cập thông qua phần cuối của ống nối ở đầu lỗ khoan. Bộ chuyển đổi PVC được sử dụng để gắn đầu đo áp vào PVC được ghép nối phẳng.

Nguyên tắc hoạt động

Máy đo áp suất Model 4590  được thiết kế để đo áp suất lỗ rỗng, lấy mẫu và giám sát nước ngầm một cách đơn giản và kinh tế, trong đó thời gian chậm trễ và hoặc cản trở việc xây dựng là không quan trọng.

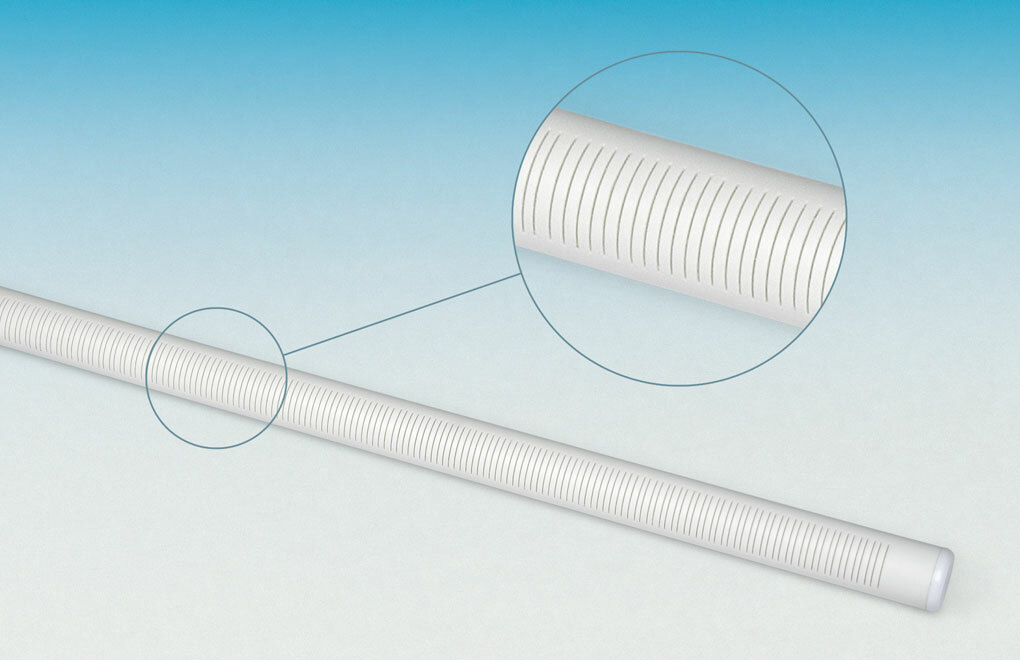

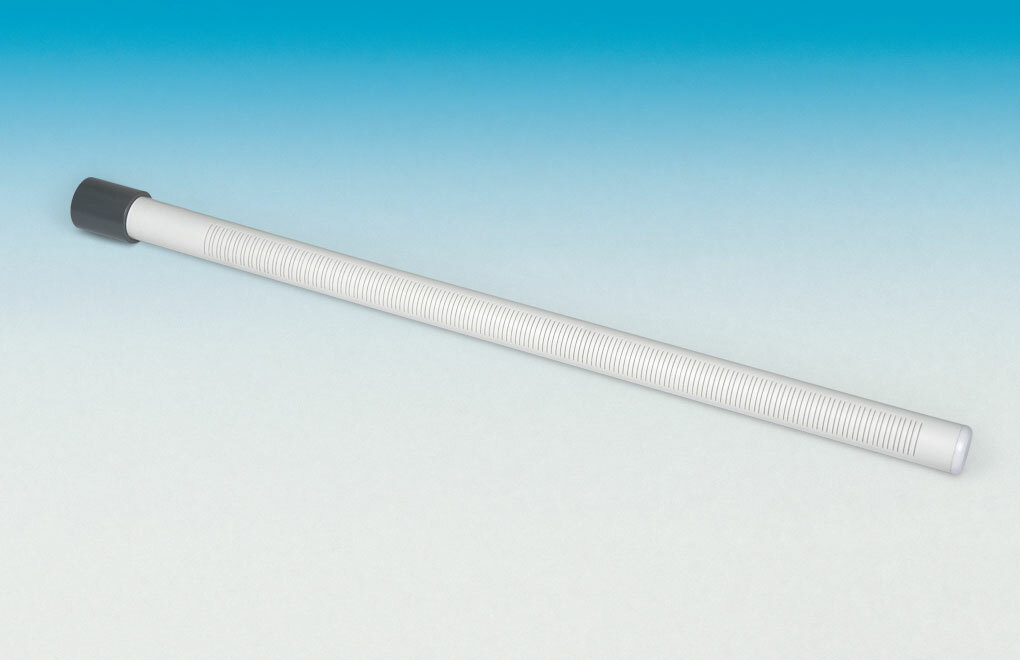

Piezometer bao gồm một đầu mút xốp, được gắn vào một ống tăng áp. Đầu xốp được phân lập trong vùng liên kết, thường có một con dấu bentonite bên trên. Nước tự do chảy qua đầu xốp và ổn định trong ống nâng ở độ cao áp.

Độ cao của mực nước trong ống nâng được đo bằng máy đo âm thanh hoặc phổ biến và chính xác hơn, bằng máy đo mực nước (chẳng hạn như bảng dữ liệu riêng biệt của Solinst Model 101-see)

Thông số kỹ thuật

Tài liệu tham khảo

4590_Casagrande_Standpipe_Piezometer
