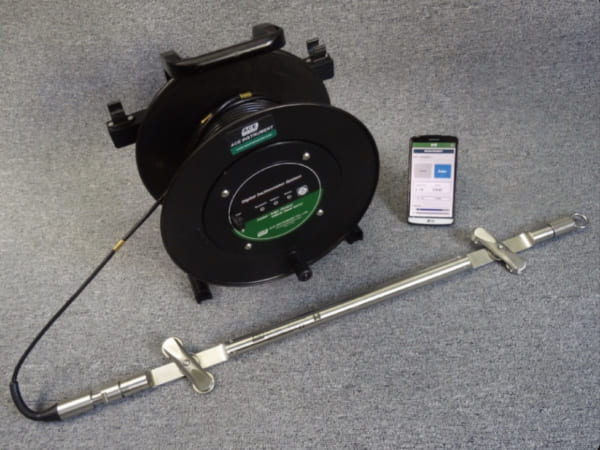

Bộ đo độ nghiêng kỹ thuật số Digital horizontl slope inclined inclinometer system
Mô tả
Máy đo độ nghiêng chuyển vị ngang kỹ thuật số 5481H là thiết bị đo chính xác độ lún, độ nâng của các bờ kè.
Máy đo độ nghiêng dốc kỹ thuật số 5481T được trang bị cảm biến độ nghiêng ở độ dốc 45° ở bên trong, có thể đo chính xác độ dốc của đập, tường chắn, độ lún và độ nâng của dốc nghiêng.
Tính năng
Độ phân giải và độ chính xác cao
Hầu như không ảnh hưởng bởi các rung động
Phát hiện chính xác độ lớn của dịch chuyển
Thông số kỹ thuật
Model |
5481T Slop inclined |
5481H Horizontal |
|
Đầu dò | Loại cảm biến |
2-MEMS |
1-MEMS |
Dải đo |
± 30° |
± 30° |
|
Độ phân giải |
0.005mm/500mm |
||
Đầu ra |
Kỹ thuật số |
||
Phi tuyến tính |
0.02% FSR / ± 10° |
||
Độ lặp lại |
± 0.003° |
||
Hệ số shock |
2000g |
||
Nhiệt độ hoạt động |
−20°C ~ 70°C |
||
Độ chính xác hệ thống |
±2mm/25m |
||
Kích thước |
Φ25.4 x778mm |
||
Khối lượng |
1.4kg |
||
Vật liệu |
Thép không gỉ |
||
Chống nước |
1000m H₂O |
||
Phụ kiện |
Túi,cờ lê |
||
Cáp điều khiển | Nhiệt độ hoạt động |
−25°C ~ 80°C |
|
Đường kính ngoài |
Φ 6mm |
||
Dây điện |
0.3mm² x 5C |
||
Độ bền kéo tối đa |
200kg.f |
||
Vật liệu cáp |
Nhựa PU |
||
Khối lượng |
Khoảng 3.3kg / 50m |
||
Ống dẫn cáp | Vật liệu |
Nhôm |
|
Khối lượng |
0.3kg |
||
Vỏ ngoài |
Đường kính ngoài Φ70, Φ85mm |
||
Blutooth reel | Vật liệu |
Nhựa nhiệt dẻo |
|
Rộng x Cao x Sâu |
350 x 250 x 360mm |
||
Màn hình hiển thị |
Bluetooth, nguồn điện, Pin |
||
Phím điều khiển |
Công tắc bật/ tắt Đầu dò cầm tay Ống dẫn cáp |
||
Pin |
Ni-MH 7.2V |
||
Khối lượng |
2.0 kg |
||
Thời gian hoạt động |
40 giờ liên tục |
||
Thời gian sạc |
4 giờ |
||
Phụ kiện |
Sạc, túi |
||
Ứng dụng hoạt động | Ứng dụng |
Inclinometer Collector |
|
Chức năng |
Lưu trữ dữ liệu Xem dữ liệu và đồ thị Xuất dữ liệu Gửi qua email |
||
Thiết bị |
Android 4.3 hoăc smartphone hoặc thiết bị |
Tài liệu tham khảo
Digital horizontl/slope inclined inclinometer system Datasheet
