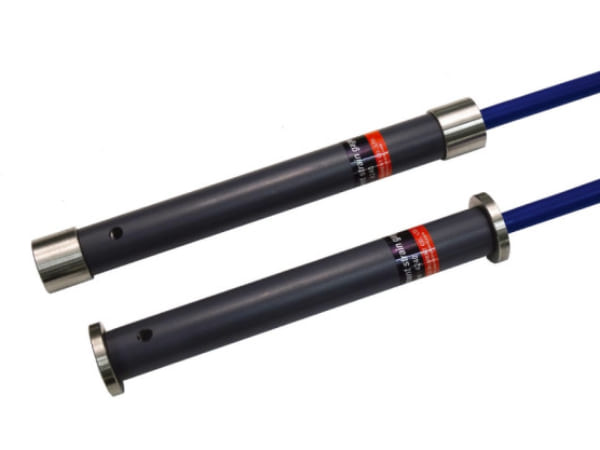

Cảm biến đo ứng suất/ FSG embedment strain gages – ACE.Hàn Quốc
Mô tả
Cảm biến đo ứng suất FSG thiết kế mặt bích được gắn ở cả hai đầu bằng thép không gỉ và bên trong thiết bị đo biến dạng.
Tính năng
Độ chính xác cao của đúc epoxy trong phần kết nối cáp chịu tác động lâu dài
Tính ổn định và độ tin cậy trong môi trường khắc nghiệt
Có thể đo động
Ứng dụng
Model 4240 được thiết kế để đo chính xác dịch chuyển hiệu quả hoạt động bên trong kết cấu bê tông
Model 4220 được thiết kế đo tỷ lệ biến dạng động từ hệ thống đỡ cầu, khu vực đập và nhà máy điện
Thông số kỹ thuật
Model |
4240 |
4220 |
Loại cảm biến |
Cảm biến FSG |
|
Dải đo |
± 5000 µε |
|
Công suất đầu ra |
Khoảng 5mV/V ( 5000 x 10-6) |
|
Độ chính xác cảm biến |
± 0.5% FSR |
|
Phi tuyến tính |
± 1 % FSR |
|
Chiều dài thước đo |
173.8mm |
|
Điện trở |
350 Ω |
|
Độ dẫn điện |
Trên 100MΩ / 500V |
|
Điện áp kích thích |
Dưới 5 VDC |
|
Nhiệt độ hoạt động |
-30 ~ 80°C |
|
Chống nước |
105m H₂O |
|
Vật liệu |
Thép không gỉ, Ống PVC, epoxy |
|
Khối lượng |
0.2kg |
|
Cáp |
ø10mm, 0.5mm2 x 5C |
