Cảm biến công nghệ dây rung Model 4500CPR · 8020-42CPR · AR Serie

Mô tả

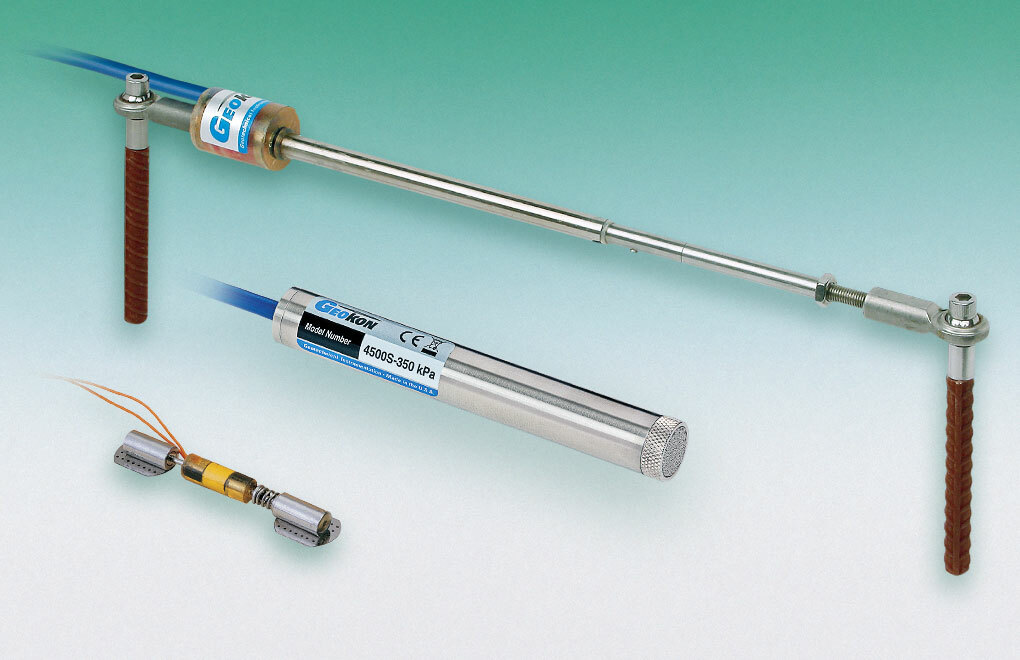

Cảm biến công nghệ dây rung tự động mở rộng khả năng giám sát động trong khi vẫn giữ được tính ổn định lâu dài vốn có của thiết bị dây rung GEOKON. Cảm biến tự động đặc biệt hữu ích khi đo động trên các cấu trúc trong môi trường bất lợi trong khoảng thời gian dài. Các ứng dụng điển hình bao gồm giám sát các tuabin gió , cầu , các hiệu ứng giao thông và các cấu trúc có thể chịu tải trọng của động đất hoặc gió. GEOKON cung cấp ba loại cảm biến tương tác tự động. Một loại sử dụng cảm biến tùy chỉnh và bộ điều hợp điện tử (Mẫu 4500CPR), loại khác sử dụng cảm biến dây rung tiêu chuẩn và một trong hai bộ điều hợp điện tử (Mẫu 8020-42CPR) và loại thứ ba là cảm biến tùy chỉnh với thiết bị điện tử bên trong (Dòng AR) .

Nguyên tắc hoạt động

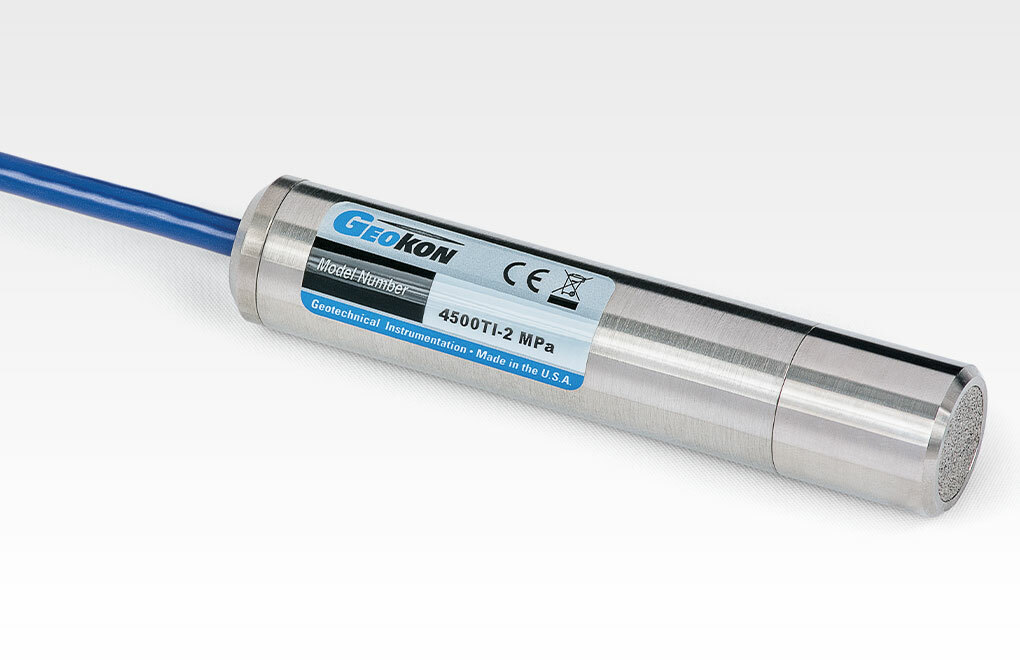

Model 4500CPR bao gồm cảm biến dây rung tùy chỉnh, trong đó hai cuộn dây độc lập được sử dụng trong một vòng lặp khóa pha để giữ cho máy đo dao động ở tần số cộng hưởng của nó và bộ điều hòa tín hiệu kích thích máy đo và cung cấp 4-20 mA hoặc  đầu ra tần số với dải động 100 Hz.

Model 8020-42CPR Bộ tiếp hợp tự động tương phản một cuộn dây. Trước đây, đồng hồ đo dây rung tự động tương phản đã sử dụng hai cuộn dây (như trong 4500CPR).  Một, cuộn Transmit (kích thích), cung cấp xung đồng bộ pha (pluck) để duy trì dao động, và cuộn thứ hai, cuộn Nhận (đọc), thu hồi tín hiệu dây rung.  Phương pháp tiếp cận hai cuộn dây, trong khi đáng tin cậy, làm tăng thêm chi phí và đặt ra giới hạn cơ học đối với thiết kế và cấu tạo của máy đo.

Máy 8020-42CPR Single Coil Autoresonant là một thiết bị cho phép đồng hồ đo dây rung tiêu chuẩn (một cuộn dây hoặc hai cuộn dây nối tiếp) được điều khiển ở chế độ autoresonant, thay vì chế độ “Pluck and Read” thông thường.

Bộ điều hợp 8020-42CPR kích thích cảm biến VW bằng cách sử dụng mạch “kéo bền” trong đó dây đo được giữ rung bằng cách “tiêm” một xung ngắn đồng bộ với tần số đo.  Hệ thống này cung cấp đầu ra 4-20 mA và tần số với dải động 20 Hz, có thể được ghép kênh, do đó cho phép sử dụng với một số cảm biến.

Thông tin kỹ thuật



4500CPR Đầu vào | ± 12 VDC tại 50 mA (max)

Đầu ra | 4-20 mA; Tần số¹ (dải động −100 Hz)
8020-42CPR Đầu vào | 12 VDC tại 50 mA (max)

Đầu ra  | 4-20 mA; Tần số (dải động −20 Hz)

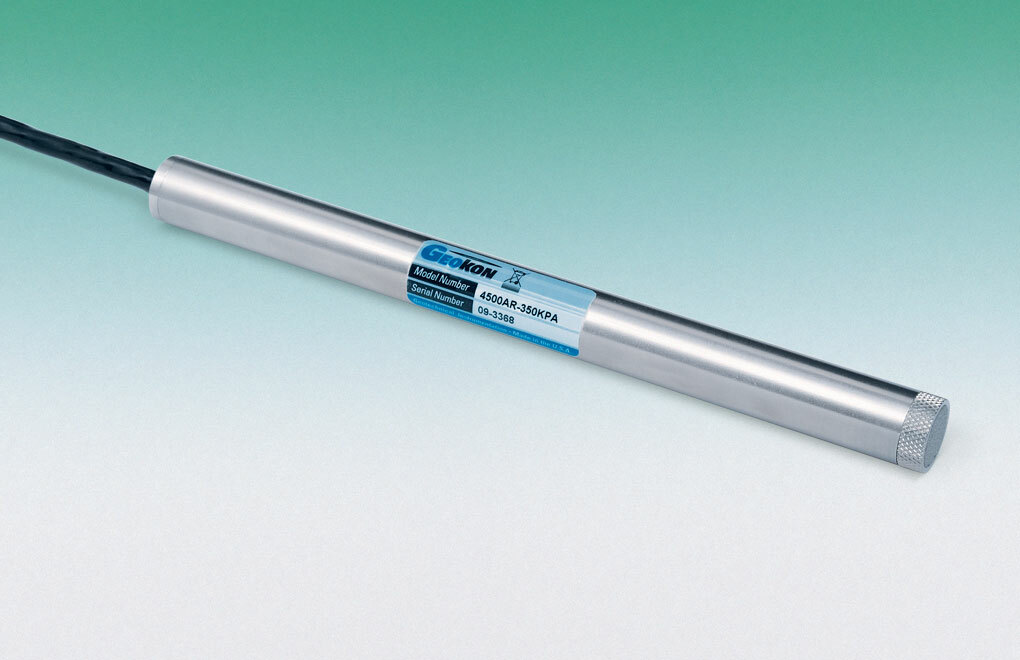

4500AR Đầu vào | +12 VDC ở 25 mA (tối đa)

Đầu ra | Tần số liên tục ở mức 5 vôn

Tài liệu tham khảo

8020_and_AR_Series_Autoresonant_Vibrating_Wire_Sensors

8020-42CPR_Single_Coil_Auto_Resonant_Adapter_4-20mA
