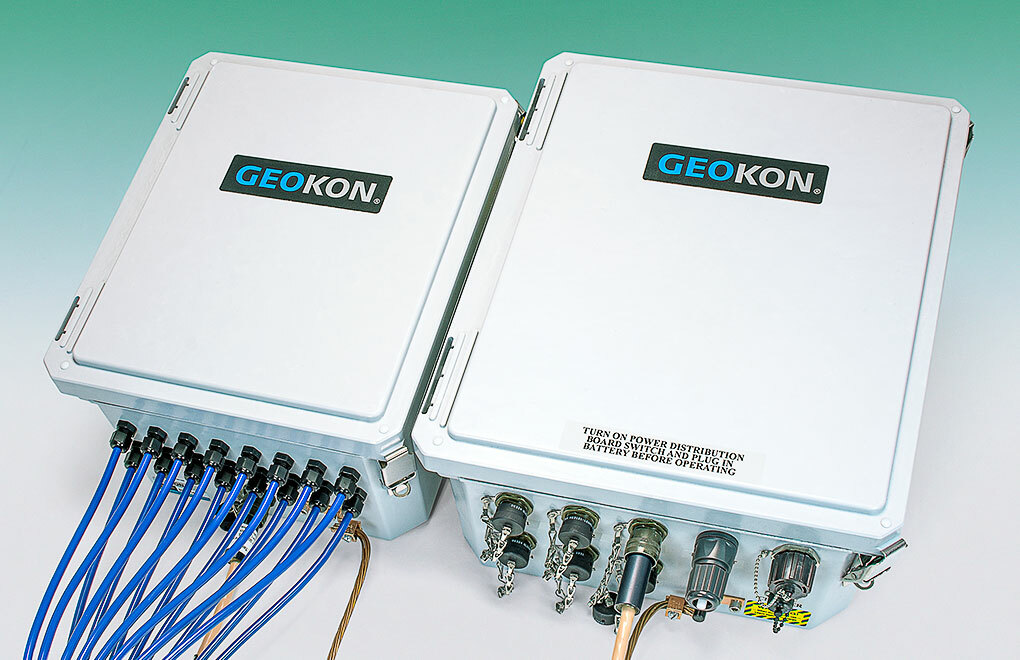

Máy đo dữ liệu dòng Model 8600 được thiết kế dựa trên Hệ thống đo lường và điều khiển Model CR6 của Campbell Scientific, Inc. (CSI). Mặc dù chủ yếu được sản xuất để sử dụng với cảm biến dây rung và điện trở nhiệt, Model 8600 Series có thể được định cấu hình, tại nhà máy GEOKON, để đọc cảm biến MEMS, cảm biến loại Carlson, cảm biến loại điện áp, cảm biến 4-20 ma và nhiều loại cảm biến đặc biệt khác. Máy đo dữ liệu Model 8600-1 và 8600-2 được đặt trong một vỏ bọc polyester được gia cố bằng sợi thủy tinh NEMA 4X, được thiết kế để sử dụng trong môi trường khắc nghiệt với khả năng chịu nhiệt độ rộng, khả năng chống ẩm ướt và bảo vệ chống lại tác hại của sét. Máy đo Datalogger Model 8600-3 được đặt trong một vỏ bọc PVC chắc chắn, chống nước (cũng có sẵn các vỏ bọc bằng thép không gỉ và chống thấm nước hoàn toàn) cùng với một bộ pin (để hoạt động không cần giám sát) và một Radio Spectrum tích hợp (để truyền dữ liệu không dây) .

Khả năng tương thích và độ tin cậy

Bộ ghi dữ liệu dòng Model 8600 được thiết kế xung quanh Model CR6 của Campbell Scientific, Inc. (CSI)

Hệ thống đo lường và điều khiển. Mặc dù primar-ily được sản xuất để sử dụng với cảm biến dây rung và điện trở nhiệt, Dòng Model 8600 có thể được cấu hình,

tại nhà máy GEOKON®, để đọc cảm biến MEMS, cảm biến loại Carlson, cảm biến loại điện áp, cảm biến 4-20 ma và nhiều loại cảm biến đặc biệt khác.

Bộ ghi dữ liệu Model 8600-1 và 8600-2 được tích hợp

trong một vỏ bọc polyester được gia cố bằng sợi thủy tinh NEMA 4X, được thiết kế để sử dụng trong môi trường khắc nghiệt với khả năng chịu nhiệt độ cao, chống lại độ ẩm và độ ẩm và bảo vệ chống lại tác hại của sét.

Dung lượng và bộ nhớ

Model 8600-1 có các cổng để kết nối tới 6 bộ ghép kênh bên ngoài (Model 8032) và có thể đọc tới 96 cảm biến dây rung và 96 cảm biến nhiệt hoặc, tùy chọn, lên đến 256 cảm biến hai dây. Model 8600-2 kết hợp Bộ ghép kênh Model 8032 liên kết để đọc 16 cảm biến dây rung và 16 nhiệt điện trở hoặc lên đến 32 cảm biến hai dây. Khi cần thêm dung lượng, có thể kết hợp tối đa tám bộ ghép kênh, theo kiểu “daisy-chained”, cho mỗi cổng đầu vào của bộ ghép kênh trên bộ ghi dữ liệu

Dung lượng bộ nhớ tiêu chuẩn cho Model 8600 Sê-ri là 128 MB SRAM được hỗ trợ bằng pin. Ngoài ra còn có một ổ thẻ Micro SD cho các yêu cầu bộ nhớ mở rộng.

Truyền thông và Kiểm soát

Dòng Model 8600 được thiết kế để sử dụng với máy tính chạy Windows® có cổng USB. Giao tiếp được thực hiện bằng kết nối trực tiếp với bộ ghi dữ liệu hoặc thông qua giao diện RS-485 hoặc Ethernet. Các phương thức liên lạc bổ sung có sẵn, chẳng hạn như: Modem Haul ngắn, Modem điện thoại cố định, Modem di động, Modem vô tuyến và vệ tinh. Model 8600 Series có 4 cổng Điều khiển (C) có thể được sử dụng để đóng công tắc, đếm xung, tần số cao và truyền thông RS-232 / RS-485 / SDI-12 / TTL

Dòng điện

Dòng Model 8600 được cung cấp bởi bộ 12V bên trong Tế bào Gel V, 7,0 Ah được duy trì bằng bộ sạc không thấm nước (IP67), cấp nguồn AC, cấp nguồn bên ngoài (đi kèm). Ngoài ra, có thể kết nối pin bên ngoài lớn hơn hoặc bảng điều khiển năng lượng mặt trời để cung cấp điện cho hệ thống (vui lòng liên hệ với GEOKON để biết thêm chi tiết).

Thông số kỹ thuật

Tài liệu đính kèm:

8600_Series_Dataloggers
