MIÊU TẢ
Con lắc trực tiếp

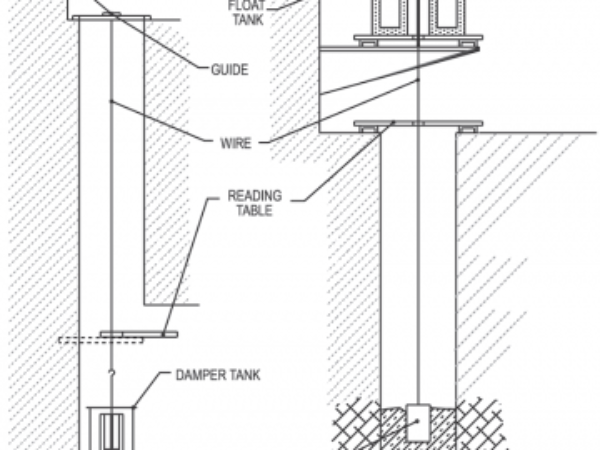

Con lắc trực tiếp bao gồm một dây treo ở điểm trên và một trạm đọc được cố định vào kết cấu ở điểm dưới. Dây được căng bởi một quả nặng được treo chìm trong bể điều tiết.
Con lắc đảo ngược
Đầu cố định của con lắc ngược được bơm vữa ở điểm dưới của hệ. Một chiếc phao căng dây theo phương thẳng đứng. Khi neo vào một điểm cố định trong móng, nó đo chuyển vị tuyệt đối của các điểm dọc theo dây.
Việc giám sát vị trí của dây đối với cả mặt dây chuyền trực tiếp và đảo ngược có thể được thực hiện bằng tay và / hoặc bằng điện với một bộ phận đọc từ xa (tham khảo: Model RxTx Telependulum – xem tài liệu riêng). Phương pháp đọc phụ thuộc vào khái niệm giám sát, giá trị kỳ vọng của chuyển động và độ chính xác cần thiết.
Các tùy chọn đọc và diễn giải thủ công
- A) Bảng đọc cảnh báo Mô hình 76
Để đọc, người vận hành căn chỉnh các con trỏ với tầm nhìn tương ứng của chúng và với dây con lắc. Vị trí của các con trỏ được đọc trực tiếp từ tỷ lệ và con trỏ thẳng. Các giá trị đọc được chuyển đổi thành các giá trị dịch chuyển dây bằng cách sử dụng biểu đồ được cung cấp với mỗi trạm đọc.
- B) Mô hình kính quang coordinoscope MVR
Thiết lập bao gồm một cơ sở tham chiếu được cài đặt vĩnh viễn tại điểm đọc. Kính coordinos sau đó được cài đặt trên phần tham chiếu của nó tương ứng tại các trục X và Y trên khung cơ sở. Các phép đo được thực hiện bằng cách lấy nét hoặc hướng thấu kính vào dây con lắc và bằng cách đọc độ dịch chuyển bên hiện tại trên vernier.
THÔNG SỐ KỸ THUẬT
THÀNH PHẦN PENDULUM | |
Con lắc trực tiếp | Thép không gỉ hoặc dây invar
Móc trên và khung dẫn hướng hình vee Trọng lượng căng dây và móc Bể giảm chấn |
Con lắc đảo ngược | Dây (giống như đối với con lắc trực tiếp)
Trọng lượng neo Phao PVC và lắp ráp bể nổi |
MÔ HÌNH 76 | |
Phạm vi | ± 15 mm |
Nghị quyết | 0,1 mm |
Sự chính xác | 0,5 mm |
Thành phần trạm đọc | Bàn inox
(bao gồm thang đo, con trỏ, điểm tham quan và biểu đồ để đánh giá vị trí dây) |
MÔ HÌNH MVR | |
Phạm vi | 400 mm |
Sự chính xác | 0,02 mm |
Dải tiêu cự | ± 50 mm |
Kích thước tổng thể | 500 x 500 mm |
