Thiết bị đo lưu lượng V-NOTCH – Triangular Weir

Mô tả

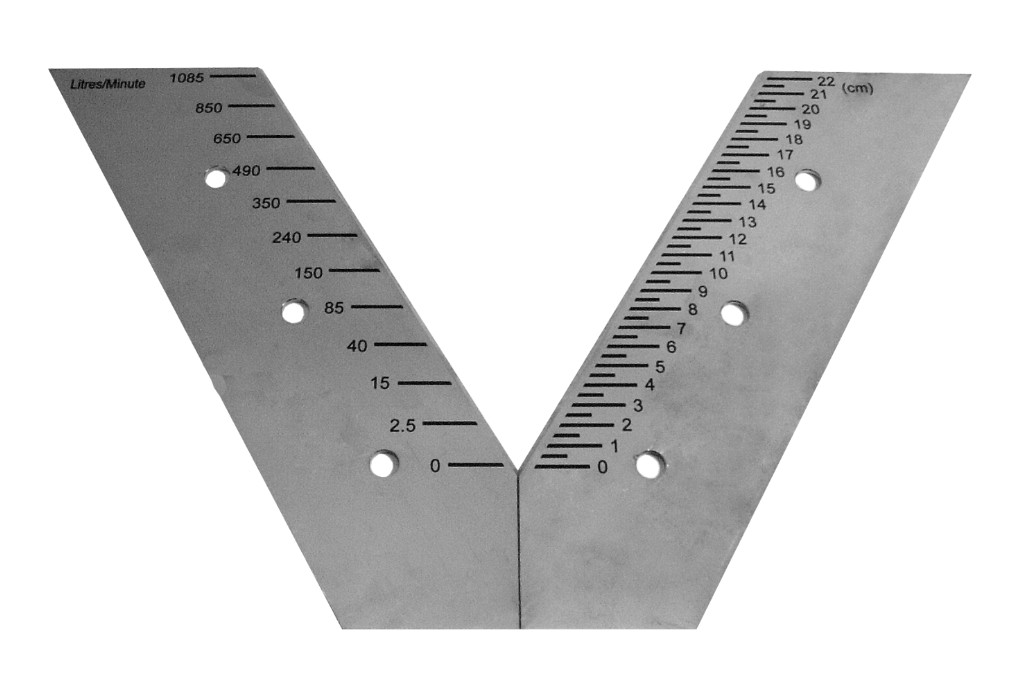

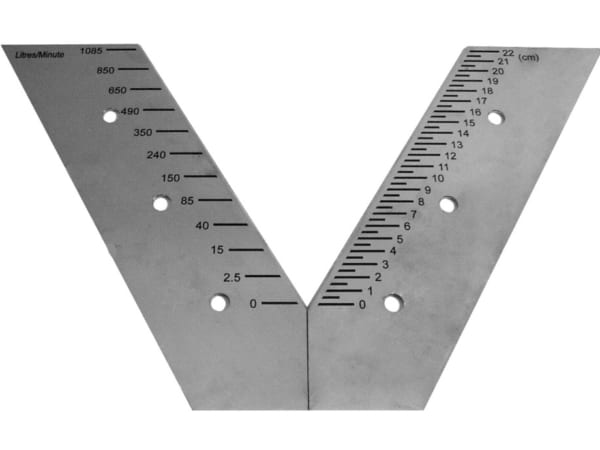

Thiết bị đo lưu lượng V-NOTCH là những tấm mỏng có đỉnh nhọn với lỗ hình chữ V (hoặc khía). Các tấm này được thiết kế để đo lưu lượng nước thấm trong các kênh hoặc bể chứa.

Tính năng

Có sẵn ở 22,5, 45, 60 và 90°

Lưu lượng từ 5 đến 187 lít mỗi giây

Kết cấu thép không gỉ

Mức độ bảo trì thấp

Có thể dễ dàng tự động hóa

Ứng dụng

Đo thấm trong bê tông và đập đất

Tốc độ dòng chảy của kênh

Hệ thống thoát nước trong đường hầm và hố đào

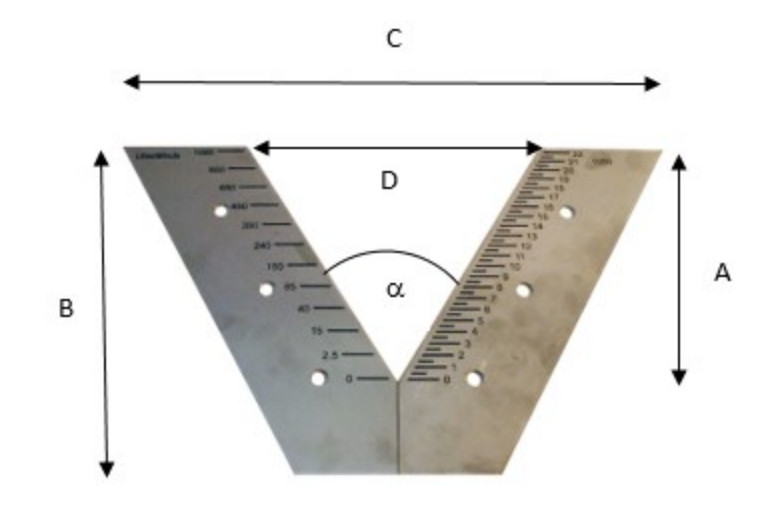

Thông số kỹ thuật

Code

Flow (l/sec)

 A (mm) B (mm) C (mm)

Angle α
FR-1106050100

12

 154 226 596

90°
FR-1106050100A

68

 305 376 897

90°
FR-1106050100B

187

 455 528 1199

90°
FR-1106050200

6.9

 155 230 414

60°
FR-1106050200A

39

 305 580 587

60°
FR-1106050200B 108 455 530 760

60°
FR-1106050300

5

 155 230 348

45°
FR-1106050300A

28

 305 380 473

45°
FR-1106050300B

78

 455 530 597

45°
FR-1106050400 2.4 155 230 269

22.5°
FR-1106050400A

14

 305 380 328

22.5°
FR-1106050400B

37

 455 530 388

22.5°
Chất liệu

Thép không gỉ 304
Độ dày

3.2mm

Tài liệu tham khảo

Datasheet V-NOTCH
