Thiết bị đo biến dạng vết nứt VW crackmeters – ACE.Hàn Quốc
Mô tả

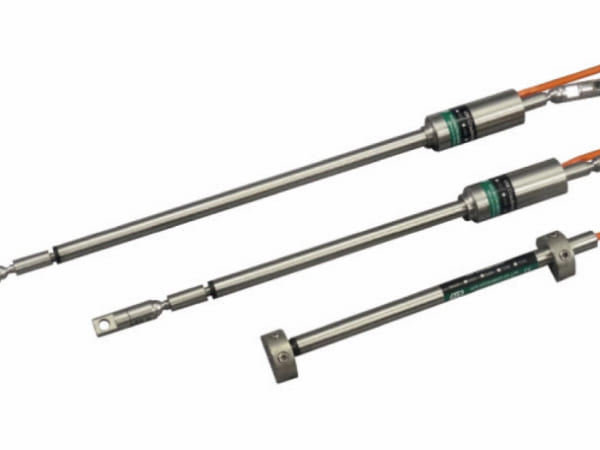

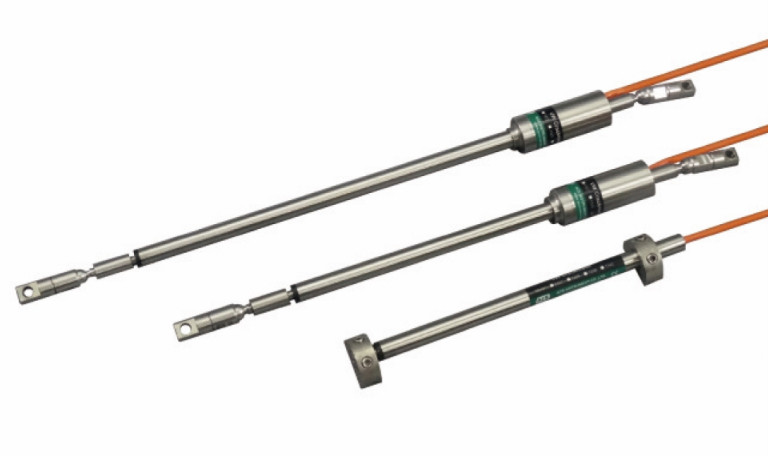

Thiết bị đo biến dạng vết nứt VW crackmeters bao gồm cảm biến dịch chuyển VW và phần neo để cố định.
Tính năng
Tính ổn định và độ tin cậy trong môi trường khắc nghiệt
Không bị ảnh hưởng bởi sự thay đổi chiều dài cáp và điện trở
Dễ sử dụng và lắp đặt
Có thể đo tự động
Ứng dụng
Đo chuyển vị tại các mối nối, và các vết nứt trong kết cấu bê tông hoặc đá
Đo nhỏ như nhà máy điện hạt nhân và vết nứt nhỏ ở các cấu trúc siêu bền
Đo chuyển vị tại các mối nối và vết nứt có thể bị ảnh hưởng bởi các hoạt động đào và xây dựng xung quanh
Đo vết nứt trong kết cấu đã trải qua hoạt động địa chấn.
Thông số kỹ thuật
|
Model |
1322 | 1325 | 1330 |
1340 |
| Loại cảm biến |
Cảm biến dây rung |
|||
| Dải đo |
5mm |
25mm | 50mm |
100mm |
| Độ phân giải |
0.025% FSR ( 0.01mm) |
0.025% FSR ( 0.02mm) |
||
| Độ chính xác |
± 0.1% FSR |
|||
| Phi tuyến tính |
± 0.5% FSR |
|||
| Nhiệt độ hoạt động |
-40 ~ 80°C |
|||
| Tích hợp |
Điện trở ( 3kΩ) |
|||
| Dải đo nhiệt độ thiết bị |
-40 ~ 105°C |
|||
| Độ chính xác nhiệt độ thiết bị |
± 0.5°C |
|||
| Chống nước |
50m H₂O |
|||
| Vật liệu |
Thép không gỉ, epoxy |
|||
| Khối lượng |
0.2 kg |
0.58kg |
0.6kg |
|
| Cáp |
ø4.5mm, 0.24mm² x PVC |
|||
