Máy đo độ giãn nở đa điểm 1300 (A-9)
Mô tả

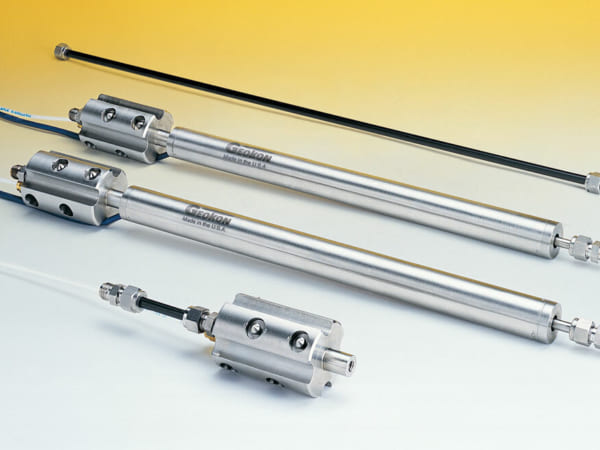

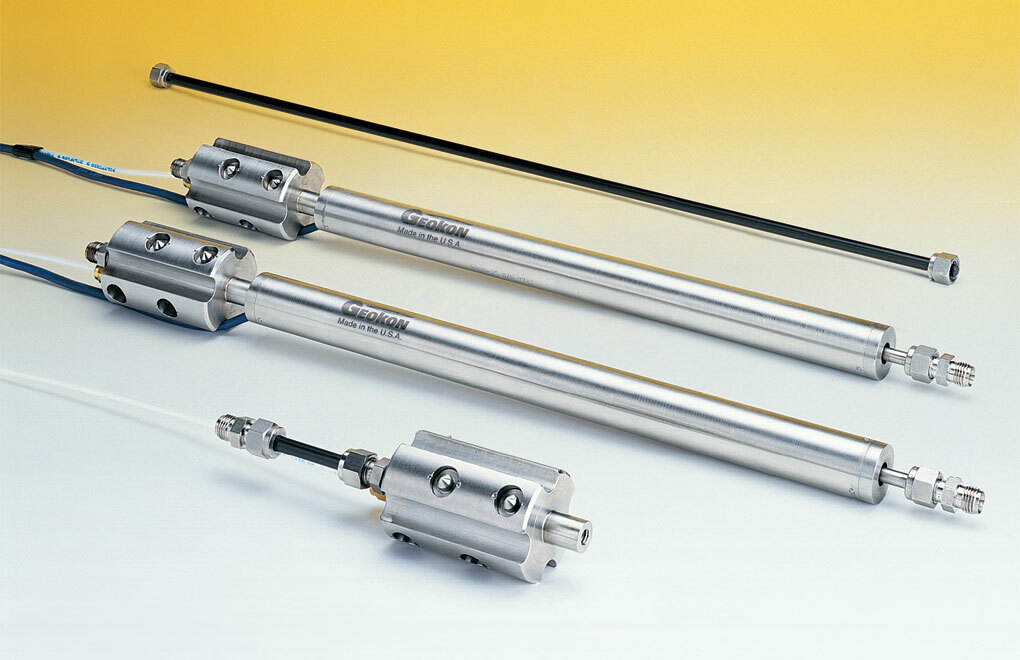

Máy đo độ giãn nở đa điểm Model A-9 được thiết kế để đo các biến dạng trong các lỗ khoan bằng đá, bê tông và các vật liệu xây dựng khác. Thiết bị có thể được sử dụng trong các nghiên cứu thử nghiệm tải trọng cọc, thử nghiệm kích tấm và hầu như bất kỳ ứng dụng nào có thể khoan lỗ hoặc có thể đúc ống vào kết cấu đang được nghiên cứu.Thiết bị có các thanh dài đo có thể điều chỉnh, cài đặt,tháo gỡ nhanh chóng và đơn giản và độ chính xác cao, bằng cách sử dụng nhiều loại đầu dò.
Nguyên tắc hoạt động
Máy đo độ giãn nở đa điểm đặc biệt hữu ích trong thử nghiệm cọc bê tông khi nó có thể được lắp đặt bên trong ống PVC hoặc thép đúc trong cọc: trong ứng dụng này, nó có thể thay thế cho máy đo biến dạng hoặc máy đo biến dạng. Một tính năng chính của Model A-9 là khả năng khôi phục và lặp lại nhiều lần.

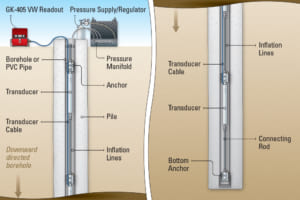

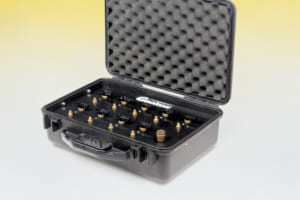

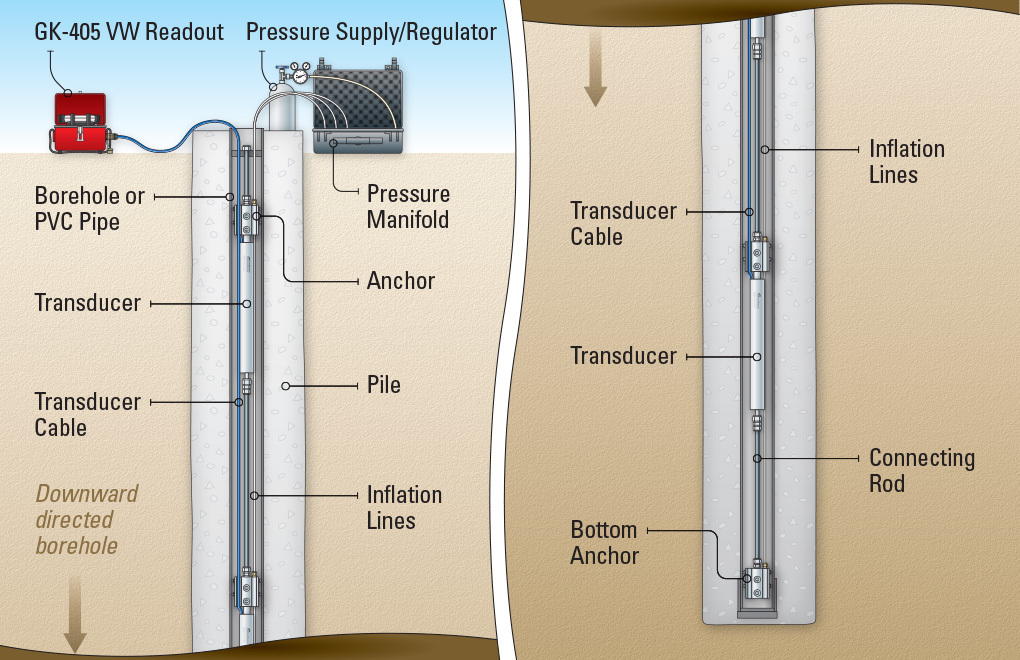

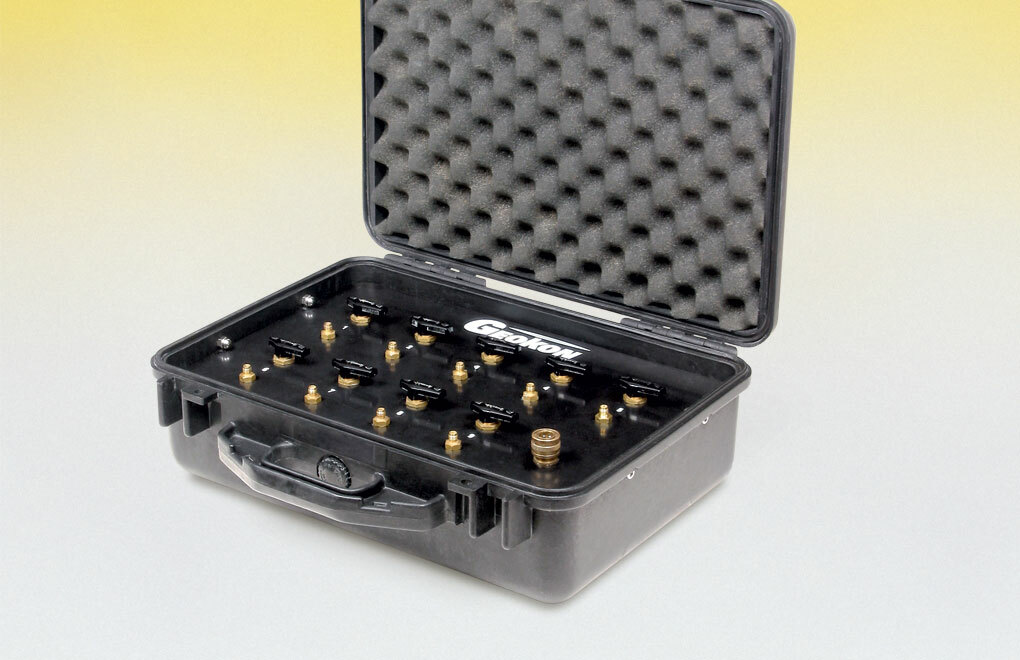

Khi sử dụng, máy đo độ giãn kết hợp một chuỗi các cảm biến dịch chuyển điện tử được liên kết với nhau bằng các thanh kéo dài và được thiết kế để đo độ dịch chuyển tương đối giữa một loạt các neo có thể giãn nở bằng khí nén. Chuỗi cảm biến được lắp ráp (với độ dài thay đổi của các thanh kết nối để cho phép định vị neo ở độ sâu cần thiết), đưa vào đường ống hoặc lỗ khoan, và sau đó được khóa vào vị trí bằng cách kích hoạt khí nén các neo khác nhau, chúng vẫn được mở rộng hoàn toàn trong suốt thời gian giám sát. Khi quá trình giám sát đã hoàn thành, áp suất khí nén được giải phóng làm rút các piston neo và cho phép tháo dây để sử dụng tiếp.
Thông số kỹ thuật
| Phạm vi tiểu chuẩn |
12,5, 25, 50, 100, 150, 200 mm; 0,5, 1, 2, 4, 6, 8 in |
| Độ phân giải |
0,02% FS |
| Độ chính xác cảm biến |
± 0,1% FS |
| Nhiệt độ hoạt động |
+10 ° C – +60 ° C |
| Đường kính |
45 mm (neo); 25 mm (đầu dò) |
| Độ dài |
495 mm |
