Cảm biến đo áp xuất tiêu chuẩn Model 4500S · 4500SH · 4500AL(V)
Mô tả
Cảm biến đo đo áp suất tiêu chuẩn Model 4500 được thiết kế để đo áp suất chất lỏng như độ cao nước ngầm và áp suất lỗ rỗng khi chôn trực tiếp trong kè, lấp đất, v.v. Ngoài ra, để lắp đặt bên trong lỗ khoan, giếng quan sát và đường ống nâng áp suất tiêu chuẩn (đường kính> 19 mm).

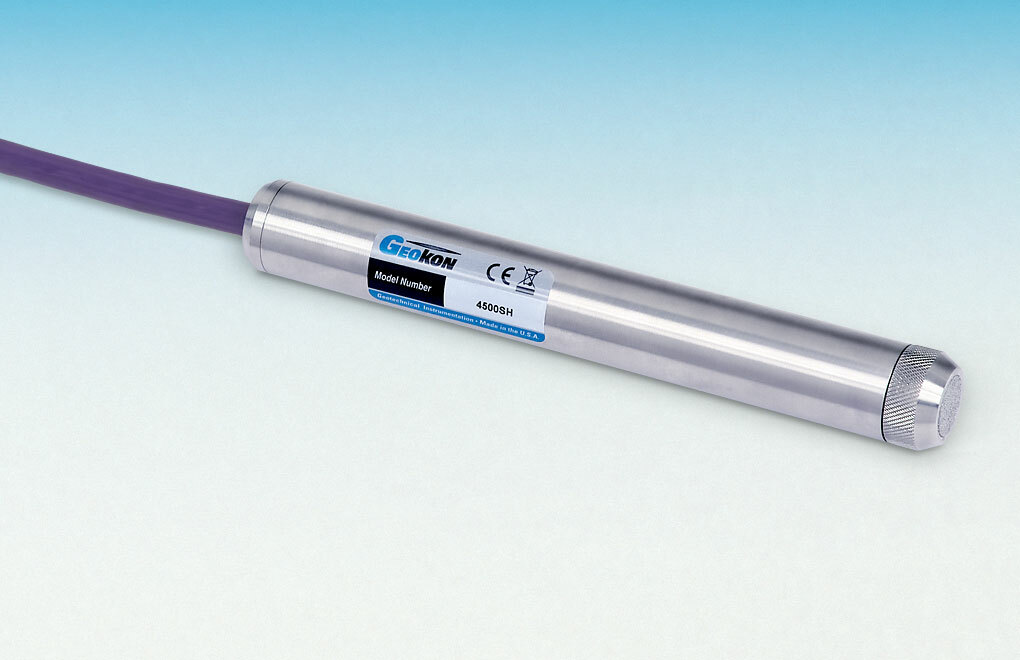

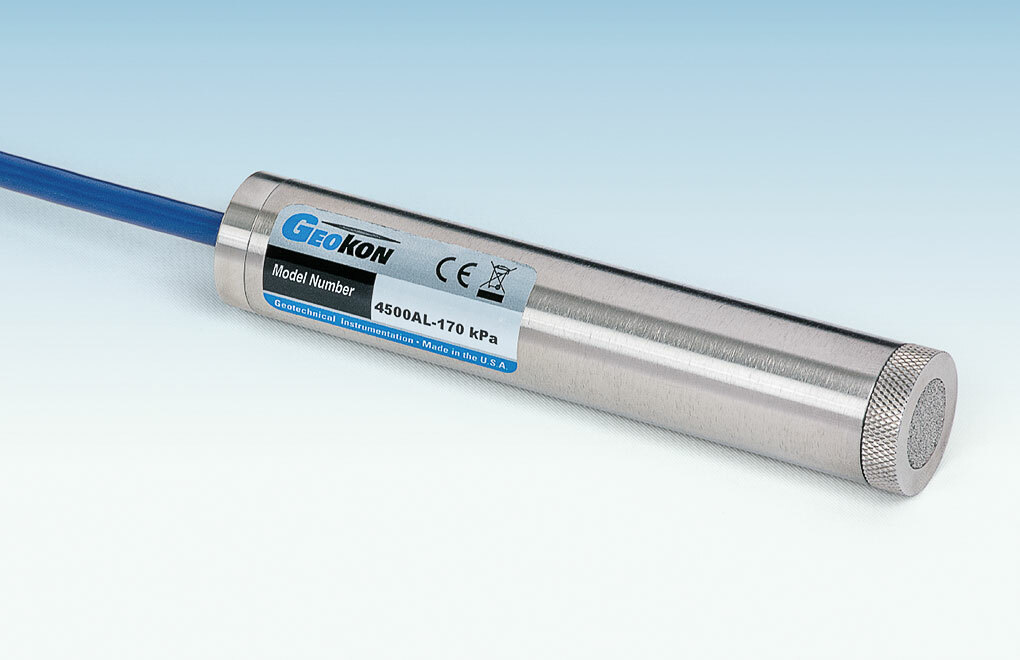

Model 4500SH được thiết kế với vỏ chịu lực nặng cho áp suất vượt quá 3 MPa. Model 4500AL được thiết kế cho dải áp suất thấp. Phiên bản có lỗ thông hơi (ALV) cung cấp khả năng tự động bù cho các thay đổi áp suất khí quyển. Nhiệt điện trở được bao gồm để đo nhiệt độ.
Ứng dụng để đo:
Độ cao nước ngầm
Áp lực nước lỗ khoan
Thử nghiệm máy bơm
Thử nghiệm máy bơm
Áp suất thủy lực trong bể và đường ống
Hiệu quả thoát nước
Bấc áp lực nước phía sau vỏ hầm
Ưu điểm và hạn chế:
Có độ ổn định và độ tin cậy lâu dài vượt trội, đồng thời độ lệch nhiệt thấp
Chiều dài cáp vài km không có vấn đề gì và tín hiệu đầu ra tần số không bị ảnh hưởng bởi sự thay đổi điện trở của cáp, tránh ẩm cho mạch điện tử.
Thiết kế hoàn toàn bằng thép không gỉ và sự di tản của viên nang ‘đảm bảo khả năng chống ăn mòn cao
Cấu trúc hoàn toàn bằng thép không gỉ và sự di tản của viên nang ‘đảm bảo khả năng chống ăn mòn cao
Có thể đo áp suất âm lên đến 1 bar
Thông số kỹ thuật
| Phạm vi tiểu chuẩn | 4500S | −100 to 350, 700 kPa; 1, 2, 3 MPa
4500SH | −100 kPa to 5, 7.5, 10, 20 MPa 4500AL(V) | 70, 170 kPa |
| Phạm vi định mức | 1.5 × áp suất định mức |
| Độ phân giải | 0,025% FS (tối thiểu) |
| Độ chính xác cảm biến | ± 0,1% FS |
| Tuyến tính | <0,5% FS (tùy chọn ± 0,1% FS có sẵn trong một số phạm vi) |
| Nhiệt độ hoạt động | −20 ° C đến + 80 ° C |
| Chiều dài x đường kính | 4500S | 133 × 19,1 mm
4500SH | 194 × 25,4 mm 4500AL (V) | 133 × 25,4 mm |
