Cảm biến dây rung đo độ căng SM-5 Series
Mô tả
Cảm biến dây rung SM-5 được thiết kế để theo dõi các biến đổi của biến dạng, cho phép đánh giá ứng suất khi biết mô đun đàn hồi của vật liệu.
Tính năng
Độ tin cậy lâu dài
Độ phân giải và độ chính xác cao
Phạm vi 3000με với độ căng dây có thể điều chỉnh
Tuân thủ rất cao
Kết cấu thép chắc chắn
Cài đặt dễ dàng
Lựa chọn khối lắp: hàn, vỏ giãn nở, hoặc vữa
Đọc nhiệt độ
Tín hiệu tần số dễ dàng xử lý và truyền qua khoảng cách xa
Ứng dụng
Kết cấu kim loại: dầm, cọc, đường ống, bình chịu áp lực
Kết cấu bê tông: cầu, tường chắn, công trình thủy công
Hỗ trợ ngầm và dưới nước, lớp lót, trụ cầu, móng
Thông số kỹ thuật
Model |
SM-5A, SM-5B |
Dải đo |
3000 με |
Độ chính xác cảm biến |
+/- 0.5% F.S. |
Độ phân giải MB-3TL |
1 μɛ (min.) |
Nhiệt độ hoạt động |
−20 to +80°C |

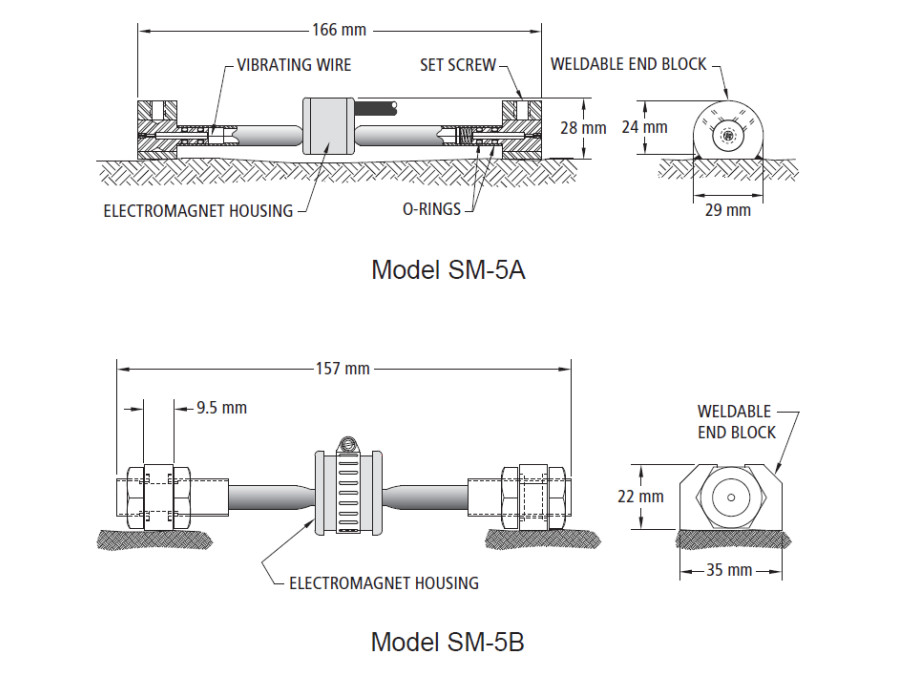

Độ dài thước đo |
149 mm (SM-5A) 129 mm (SM-5B) |
Điện trở nhiệt |
3kΩ |
Cuộn điện trở |
144 Ω |
Hệ số nhiệt |
11 ppm / ° C |
Cáp điện |
IRC-41A, IRC-41AP (tùy chọn) |
Tài liệu tham khảo
Datasheet SM-5 S. Surf. M. VW Strain G.
