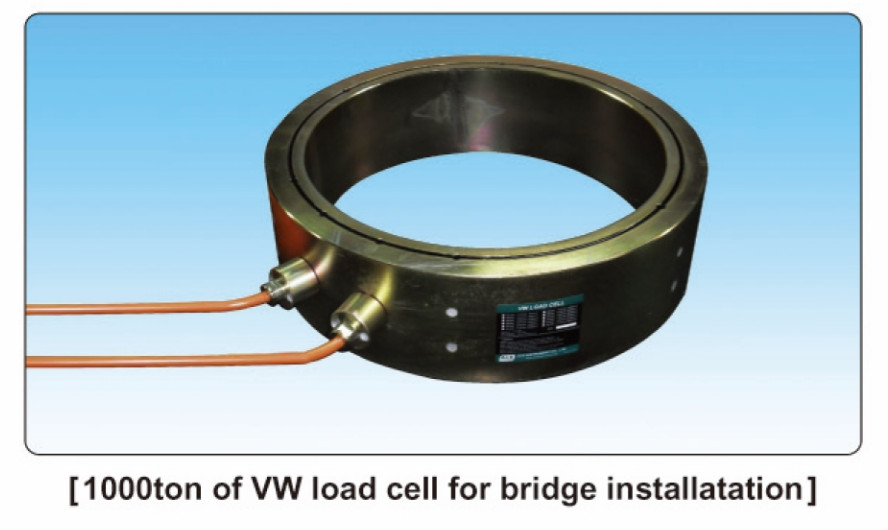

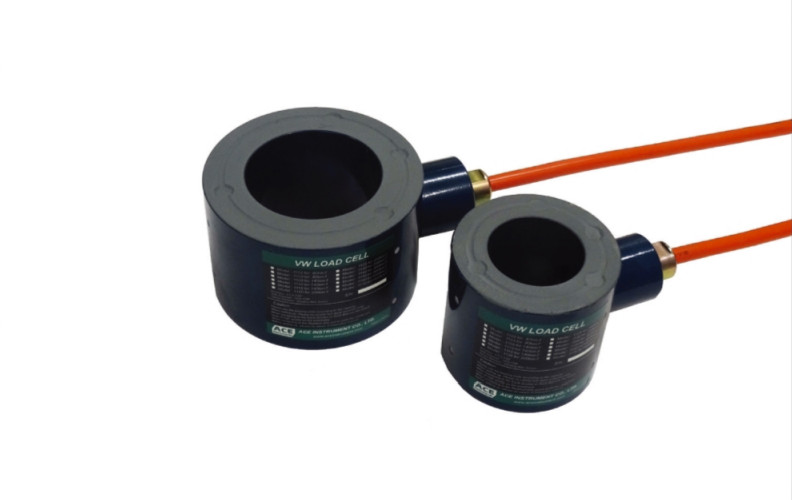

Cảm biến dây rung đo tải trọng VW load cell

Mô tả

Cảm biến dây rung đo tải trọng VW được gắn với thiết bị đo biến dạng VW được chia thành 3-6 phần bằng nhau trong lỗ ống của cảm biến hình trụ được gia công cơ học bằng thép hợp kim.

Tính năng

Độ chính xác của quá trình tế bào dưới 0,05 (lắc, độ thẳng song song)

Chịu lực với độ tin cậy cao

Không bị ảnh hưởng bởi chiều dài cáp và sự thay đổi điện trở, khả năng tái tạo rất xuất sắc

Có thể đo tự động

Ứng dụng

Đo tải trọng trong các thanh giằng, neo, thanh chống, bu lông đá và các sợi trong kết cấu

Đo dài hạn tải trọng trong thanh giằng, thanh chống, bu lông đá và neo

Đo tải trọng trong các hệ thống hỗ trợ như tường chắn, cột chống và neo

Thông số kỹ thuật

Model

 1102 1103 1105 1110 1115 1120 1125 1130 1140 1150 1160 1170
Công xuấ định mức 40 80 140 140 140 200 200 200 300 500 10000 1500
Phần tử cảm biến Cảm biến dây rung
Tải an toàn 150 % FSR
Độ phân giải 0.025% FSR
Độ chính xác cảm biến ± 0.1% FSR ± 0.5% FSR
Phi tuyến tính ± 0.5% FSR ± 1% FSR
Hệ số giãn nở 10.8 x 10-6/°C
Nhiệt độ hoạt động -40 ~ 80°C
Tích hợp Điện trở nhiệt ( 3kΩ)
Dải đo nhiệt độ thiết bị -40 ~ 105°C
Độ chính xác nhiệt độ thiết bị ± 0.5°C
Cảm biến tích hợp Tiêu chuẩn: 3VW Tùy chọn: 4-6 VW
Chống nước 105m H20
Vật liệu Thép hợp kim
Khối lượng 3.3 4 7.8 7.5 5.7 7 9.2 8.6 11.6 18 36 58.7
Cáp ø10mm,  0.37mm2 x 8C ( PVC)

Tài liệu tham khảo

VW load cell Datasheet
